El distribuidor Javielo, no es más que un Hub para ventiladores. Fue publicado por un modder español hace más de 15 años, llamado Javielo, de ahí el nombre que decidí darle a esta entrada. En la guía original le llamaron distribuidor Bailey’s, porque todo el dispositivo fue montado en una caja metálica con el logo de Bailey’s. Actualmente la guía ya no está en línea, debido a que el sitio en el que fue alojada, hace ya bastantes años que dejó de estar en línea. Aunque siempre se puede visitar a través de los archivos de internet.
La construcción de este dispositivo es bastante sencilla, aunque ahora ya es solo para fines nostálgicos, ya que en la actualidad el mercado internacional y también el local, están inundados de mejores opciones y que vienen ya listos para funcionar de fábrica. Esto hace que ya no tengamos que quitarnos la paciencia construyendo uno desde cero.
El distribuidor Javielo
El circuito en general es bastante sencillo, son 5 conectores Molex KK machos en un extremo y que van conectados a la alimentación de la PSU a través de una ficha de empalme (clema). Al otro extremo de la caja están otros 5 conectores Molex KK machos que van hacia los interruptores, para poder controlar en qué momento están encendidos y cuando quedan apagados. Y con un solo conector Molex de 4 pines, podremos darle energía hasta 5 ventiladores para PC. En el circuito original también se incluía la posibilidad de alimentar hasta 2 cátodos fríos, pero debido a que este tipo de cátodos ya no son tan comunes y que necesitan un inversor por lo general, pues decidí no incluir esta funcionalidad en mi versión de este dispositivo.
Las piezas de este dispositivo son bastante básicas y baratas. Paradójicamente la pieza más difícil de encontrar en nuestro mercado local son los conectores Molex KK de 3 pines, ya que estos virtualmente no existen en las tiendas locales de electrónica y por lo tanto deben de ser importados, por lo general desde China. Una vez conseguimos los conectores Molex KK, lo demás se consigue fácilmente.
Vamos a necesitar las siguientes piezas para construir nuestro “Hub” para ventiladores:
- 10 Conectores Molex KK machos
- 2 Clemas o fichas de empalme
- Cable para hacer las conexiones respectivas
- Cautín y estaño
- 1 Conector Molex de 4 pines machos
- 1 Caja donde construir todo el dispositivo
- Silicona caliente para pegar las piezas a nuestra caja

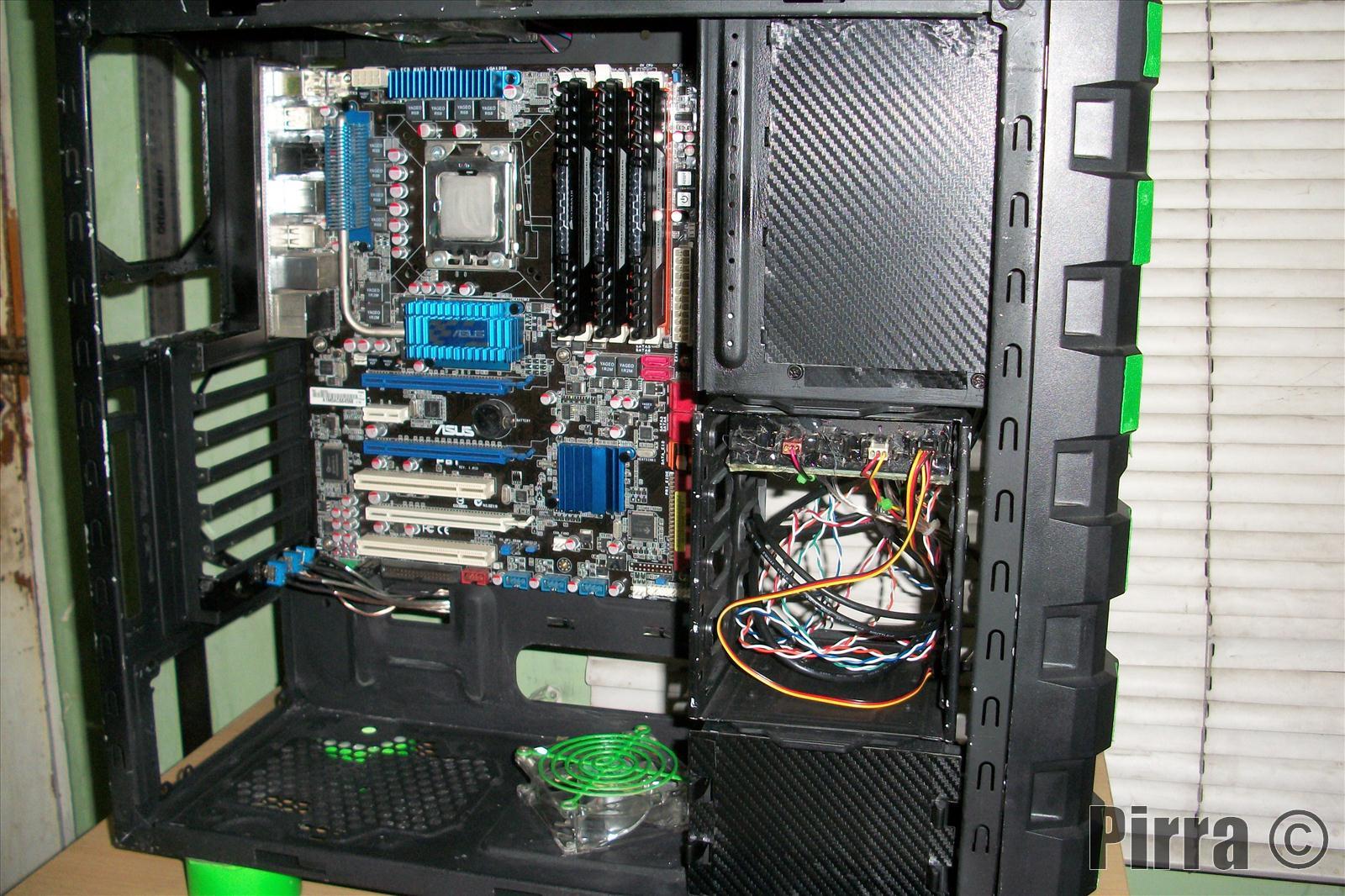

Hay que recordar que la idea de este dispositivo es que sea instalado dentro de nuestro gabinete, por lo tanto, la caja donde construiremos el dispositivo no debe de ser tan grande, para que ocupe el menor espacio posible.
Construcción del distribuidor Javielo

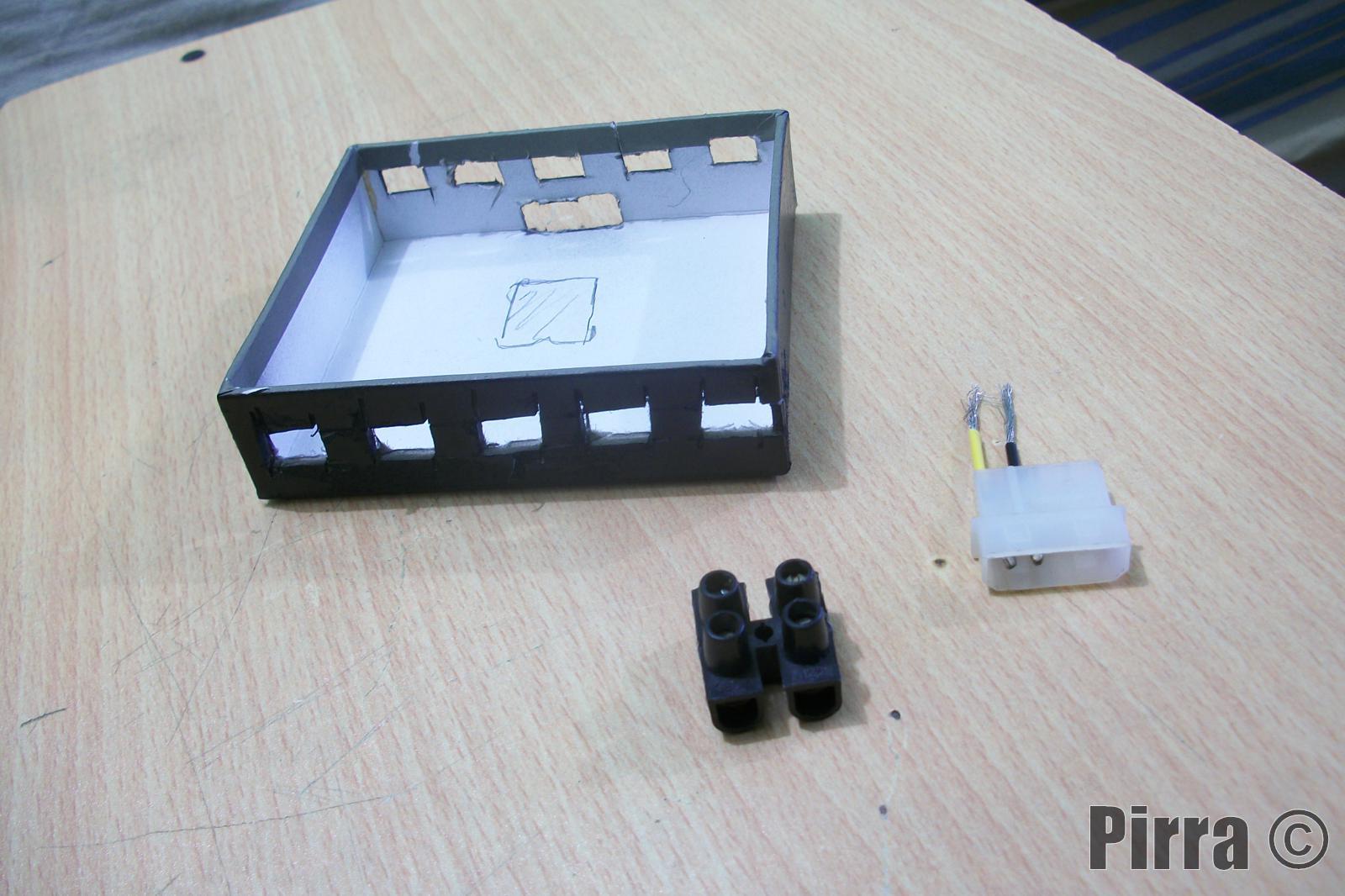

Primero hay que preparar la caja donde se empotró el dispositivo como tal. Se deben hacer los agujeros a la medida para cada conector, al mismo tiempo hay que preparar cada uno de los conectores, también se debe recortar los cables de esos conectores para que queden bien dentro de la caja que contendrá el distribuidor.

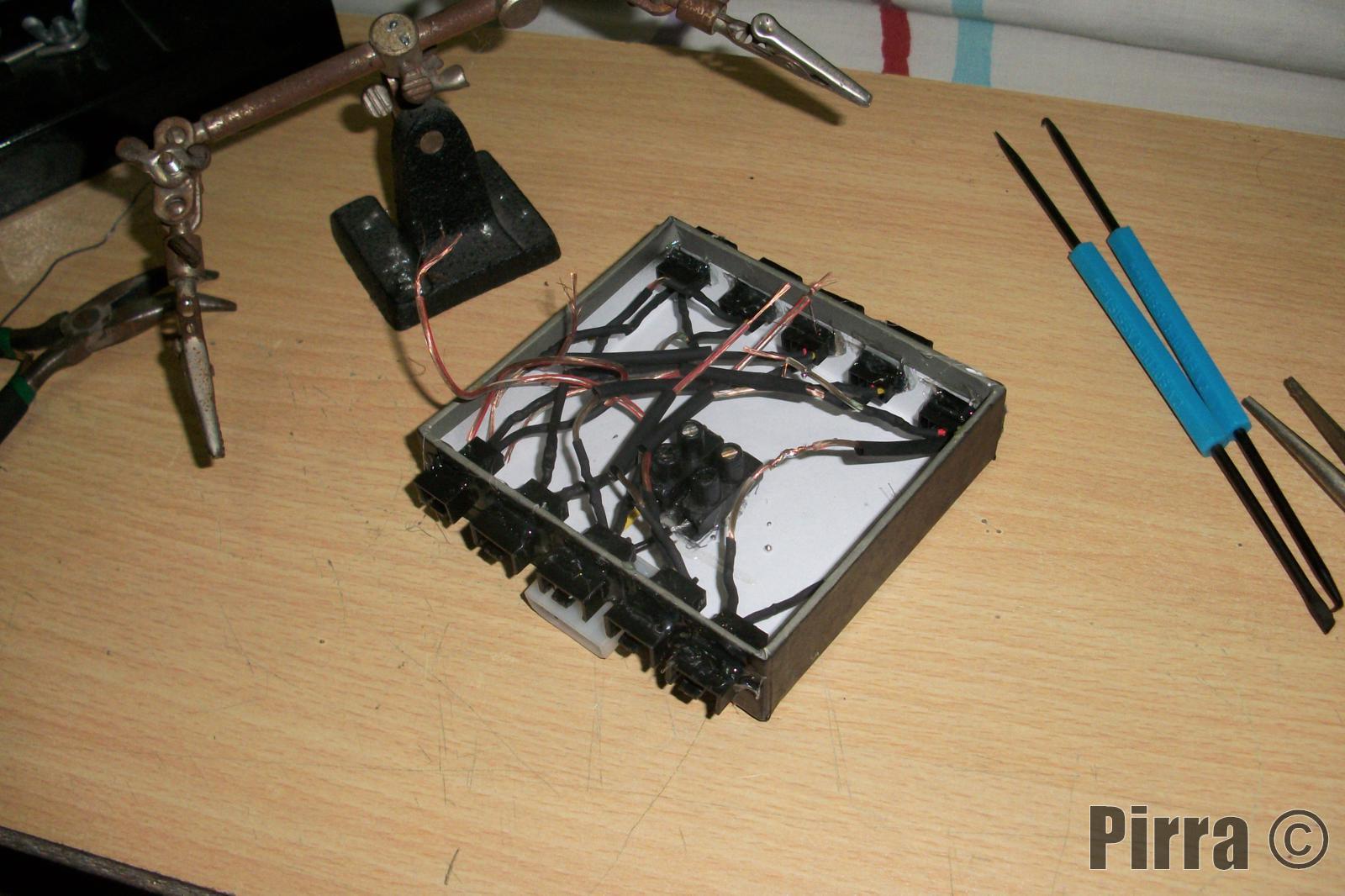

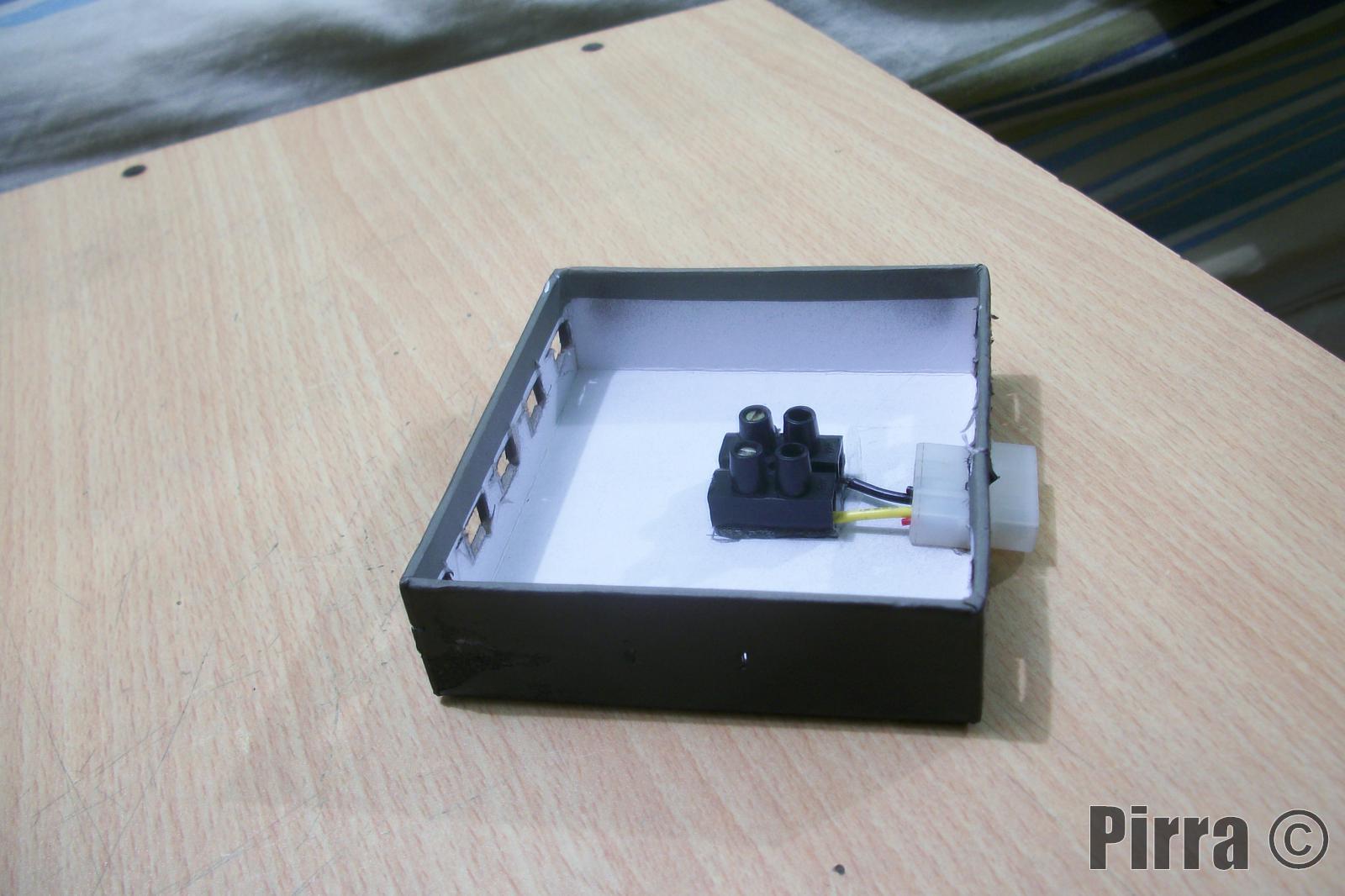

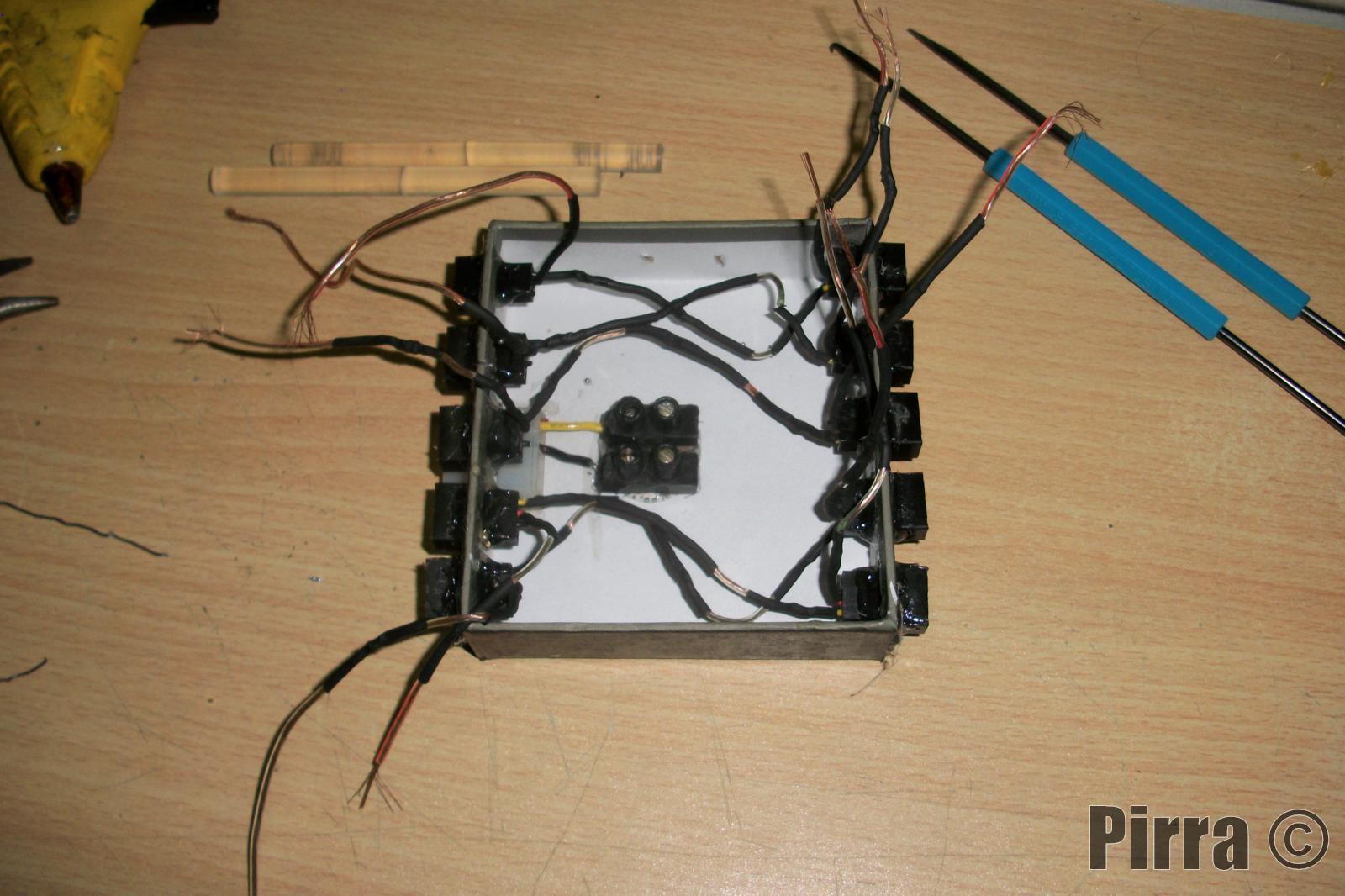

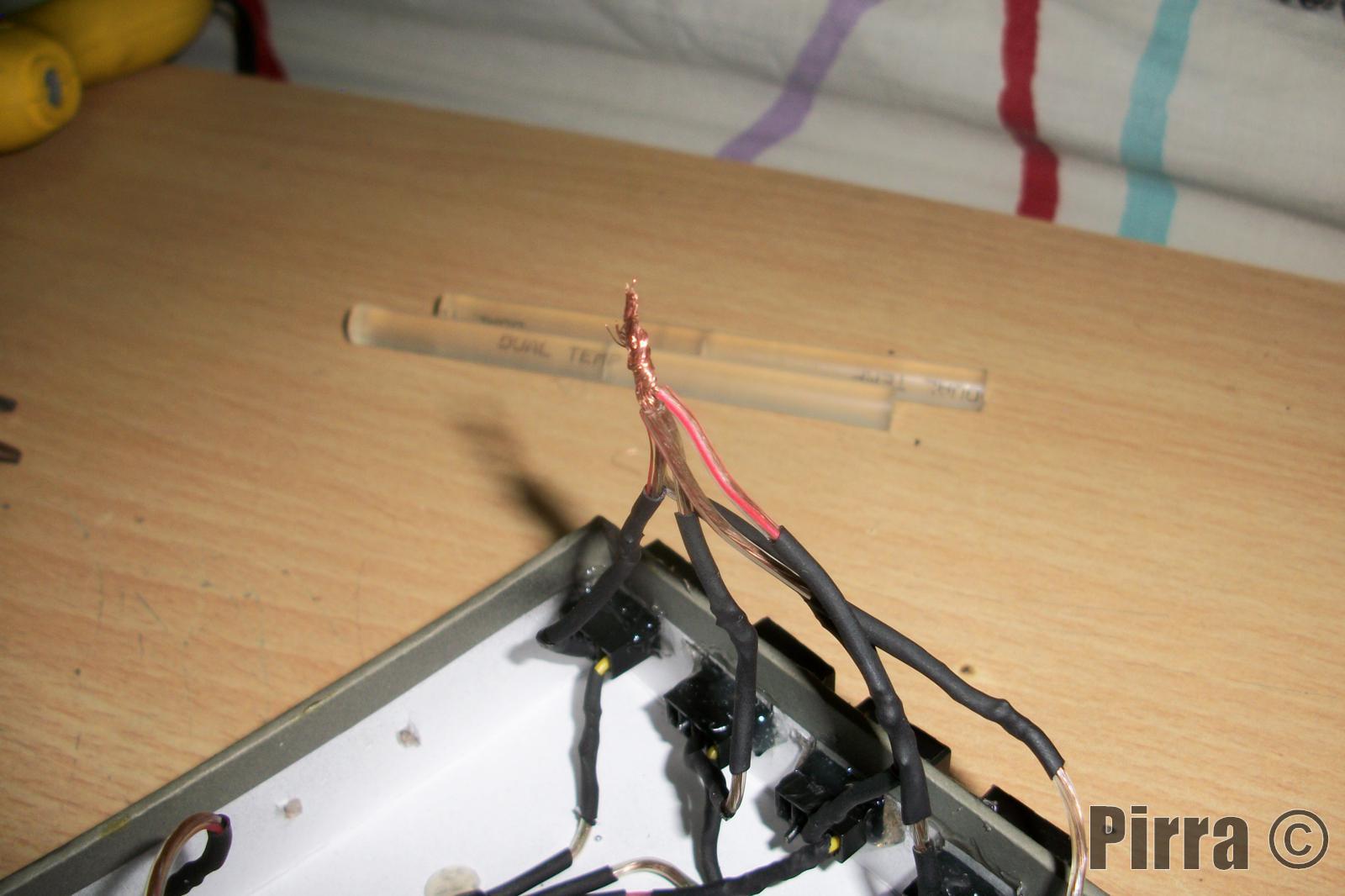

La clema la debemos pegar en el centro de la caja, luego hacer la conexión entre los conectores en los cuales irán los ventiladores; posteriormente también haremos la conexión de los conectores que van hacia los respectivos interruptores y serán los que controlarán el encendido y apagado. Luego debemos conectar la clema con el conector Molex de 4 pines macho; este conector proveerá la alimentación necesaria para todos los ventiladores que conectemos a nuestro dispositivo; este no es más que un distribuidor de la energía de la PSU, un Hub.
Circuito del distribuidor Javielo
Conclusión
Definitivamente un proyecto de otra época del Modding, cuando no existían tantas opciones que de fábrica nos brindarán la opción de instalar varios ventiladores. En esa época los gabinetes no soportaban más de 3 o 4 ventiladores, por tal motivo no existían soluciones de fábrica para conectar tantos ventiladores. De todas formas, solo los Modders tenían el problema de instalar tantos ventiladores.
Quise colgar esta entrada de cómo se construyó en su momento este Hub, porque es uno de esos recuerdos de los tiempos en que uno tenía que merodear por los foros de Modding de la web para encontrar ideas, no solo buenas, sino que también que fueran replicables con los recursos que contábamos en esa época.
Saludos a todos.-
