Proyectos Terminados: Bake Studio PC

El proyecto Bake Studio PC nace de la necesidad de una emprendedora de tener un PC confiable y con la potencia suficiente para poder realizar todas sus labores administrativas. La cliente fue quien adquirió todo el hardware según sus necesidades y presupuesto. Debido al Case que eligió y por estética me permitió hacer algunas modificaciones siempre y cuando no me pasará de su presupuesto; uno pequeño, pero suficiente para hacer algunas mejoras al diseño del Case.

Bake Studio PC: especificaciones técnicas

Nuestra cliente nos pidió asesoría para conseguir las mejores piezas para el tipo de PC que quería construir; al final se eligió un ‘combo’ que venden las empresas locales de Hardware, el cual cumplía con la mayoría de exigencias que la cliente tenía.

La configuración final del PC fue la siguiente:

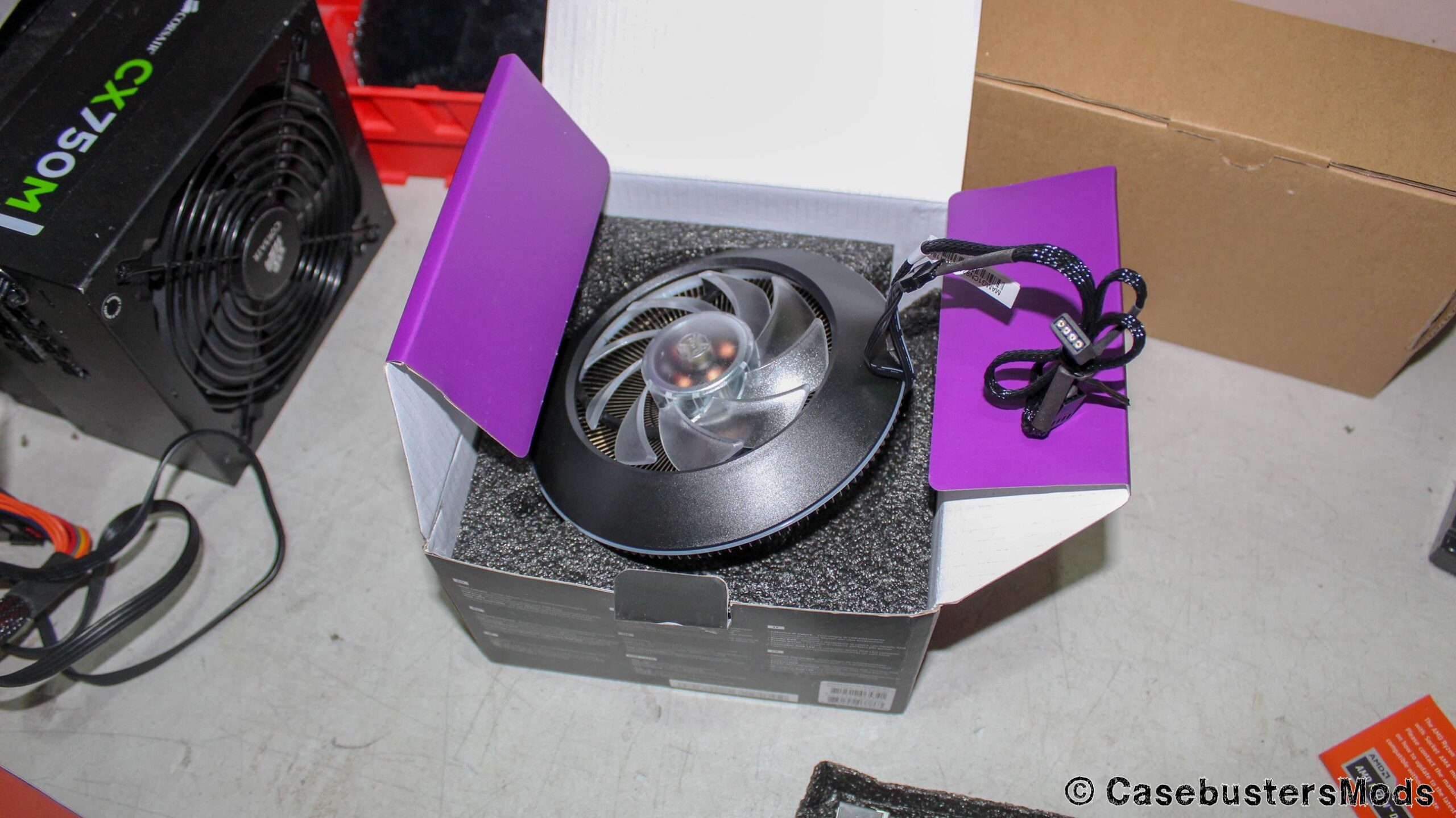

Cabe mencionar que la cliente quería que su PC tuviera el aspecto o ‘look’ que tiene el Case Cooler Master Q300P en la propaganda, es decir, todo morado con un CPU Cooler G100M, de la misma marca. Así que al final de las modificaciones el Case tenía que verse como sale en la propaganda. El violeta es el color preferido de la cliente.

Modificaciones

Primero que nada el Case Q300P, tiene un par de características que lo hacen un buen candidato para modificarlo. Primero que nada el Case no tiene vidrio templado y esto abre la posibilidad de trabajar con los paneles acrílicos que vienen de fábrica. Y por el otro lado el diseño del Case tiene puntos de mejora bien definidos.

Las modificaciones que se le hicieron al Case fueron las siguientes:

– Se le construyo una cubierta para la PSU y todos los cables que salen de esta. Ya que este modelo no tiene una de fábrica (algo raro en estos días).

– Se hicieron agujeros en el panel acrílico frontal, para facilitar la entrada de aire fresco del exterior y de esta manera mejorar el flujo de aire interno.

– Al panel superior, también de acrílico, se le realizaron una serie de agujeros, para similar una especie de reja y así ayudar al flujo de aire caliente interno a salir de PC.- La última modificación que se realizo fue la de incluir un pequeño ventilador a la GPU que se adquirió; debido a que esta de tarjeta de vídeo viene de fábrica con un disipador pasivo.

Cubierta PSU

Algo que salta a la vista en este Case, es que Cooler Master decidió no incluir en el diseño alguna forma para cubrir la PSU, ni los cables que salen de ella. Algo, que como mencione antes, es raro para estos días, donde la mayoría de marcas han adoptado dentro de sus diseños, aún en los modelos de entrada, una cubierta para PSU.

Había que diseñar una cubierta que, además de barata, fuera flexible y fácil de construir. Aquí viene la vuelta de tuerca, debido al diseño del Case, era casi imposible instalar en el interior una cubierta ya armada y solo era posible si la cubierta fuera corta y no se veía tan bien, por lo tanto tenía que ingeniar una cubierta que pudiera ser armada dentro del Case.

La solución fue utilizar una espuma que es bastante gruesa y resistente. A partir de este material corte las dos superficies de la cubierta, una vez ya tenía la medidas exactas. Al tener la dos piezas y las introduje en el Case y adentro arme la cubierta y la sujete con pequeños clavos para madera utilizados en la construcción de marcos para fotografías. Tal vez no fue la solución más estética, pero logre tener una cubierta suficientemente flexible para ser armada sobre la PSU ya instalada sin dar mayor problema.

Agujeros Superiores

Debido a que el panel superior queda bien pegado a los ventiladores encargados de sacar el aire caliente del interior del Case, la disipación no se realiza bien, ya que este aire queda atrapado entre los ventiladores y el panel superior.

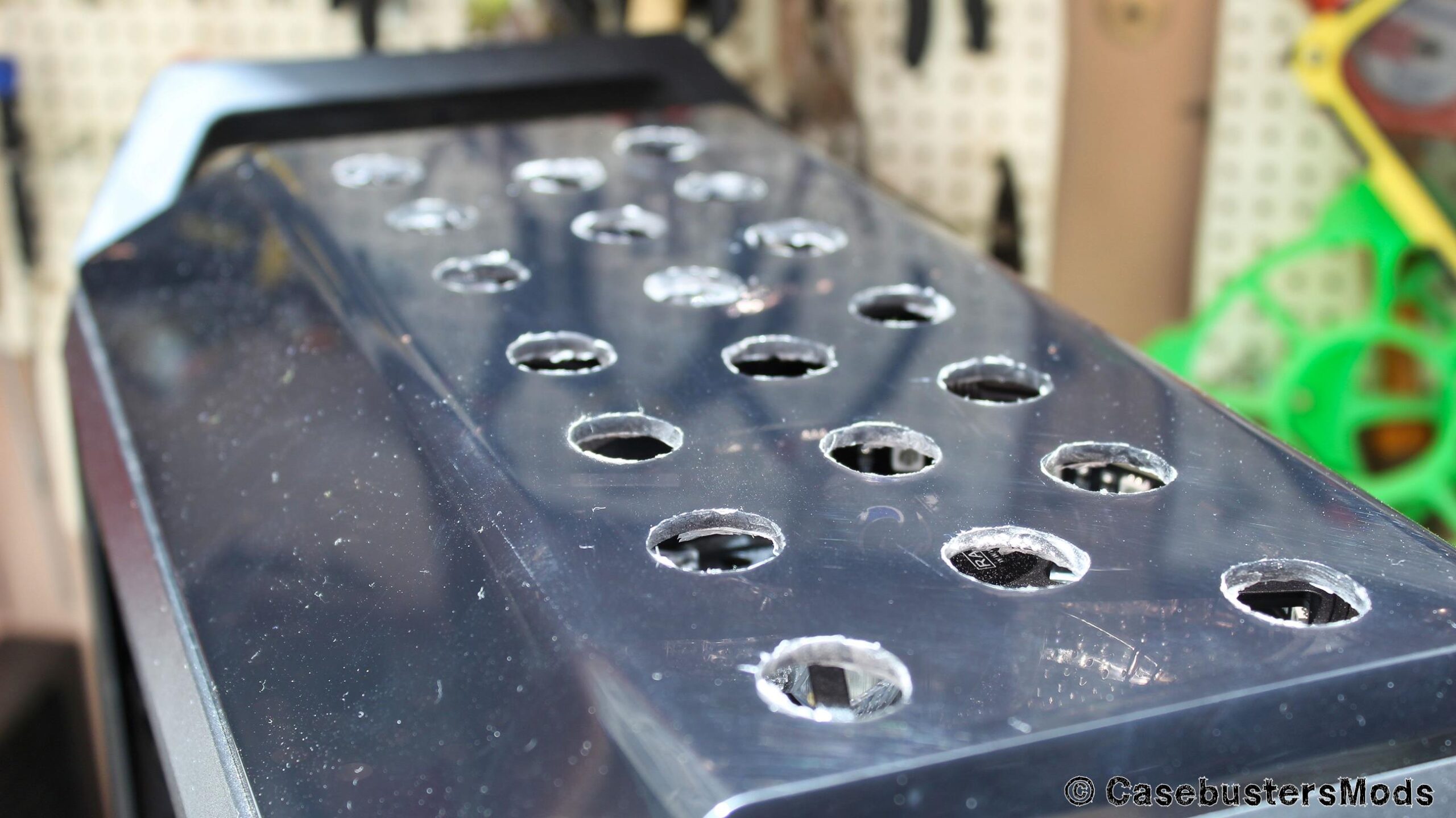

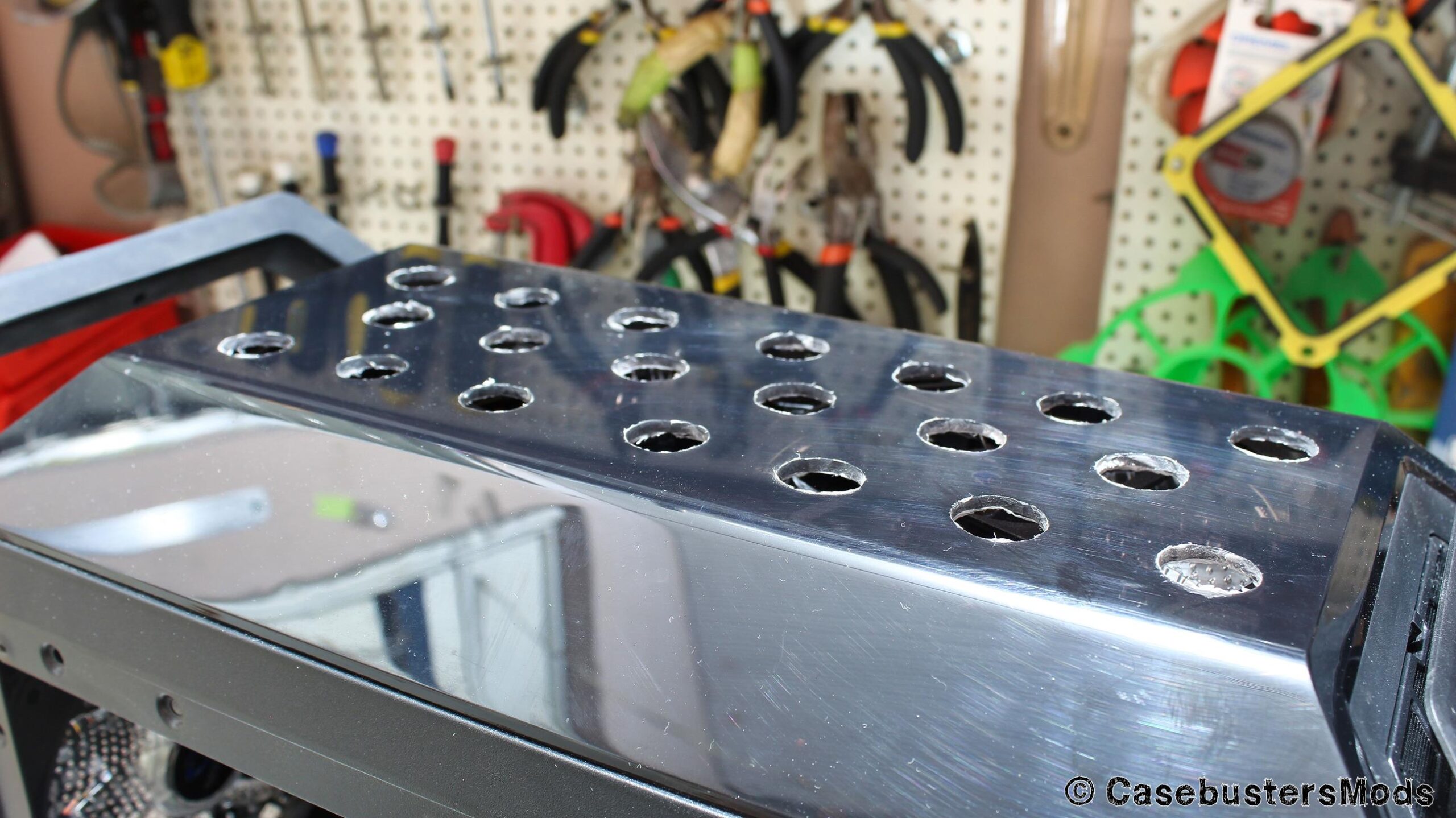

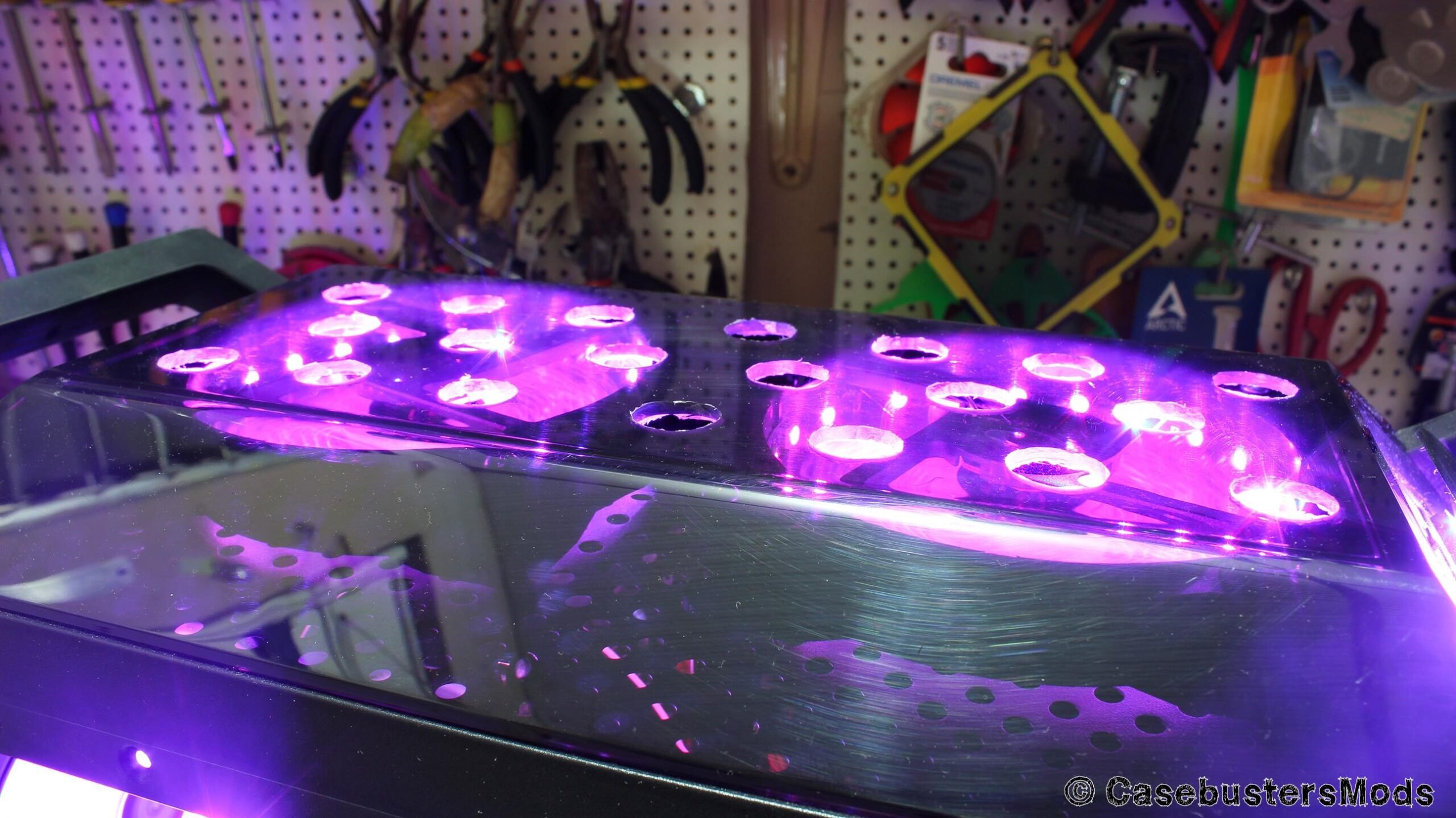

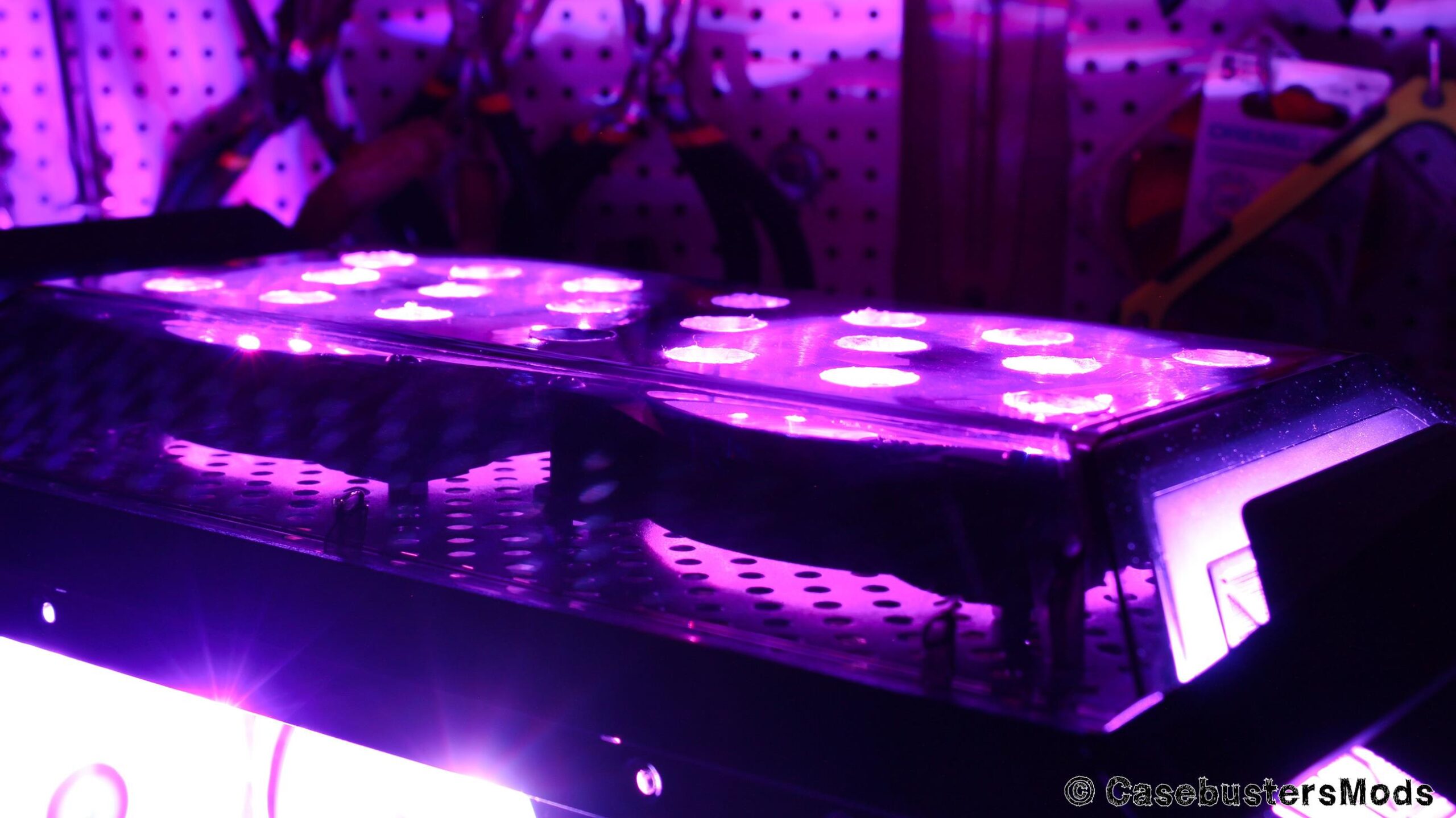

Para evitar esto, realice unos agujeros en el panel superior, a forma de un enrejado para dejar escapar el aire que ahí se acumula. Esta modificación era necesaria para repara el flujo interno, el cual era casi inexistente.

Agujeros de Ventilación Frontal

Además del techo, el panel frontal también quedaba a escasa distancia de los ventiladores que toman aire fresco del exterior del Case. Por tal motivo dichos ventiladores no puede tomar el aire necesario para mantener un flujo interno a un nivel aceptable.

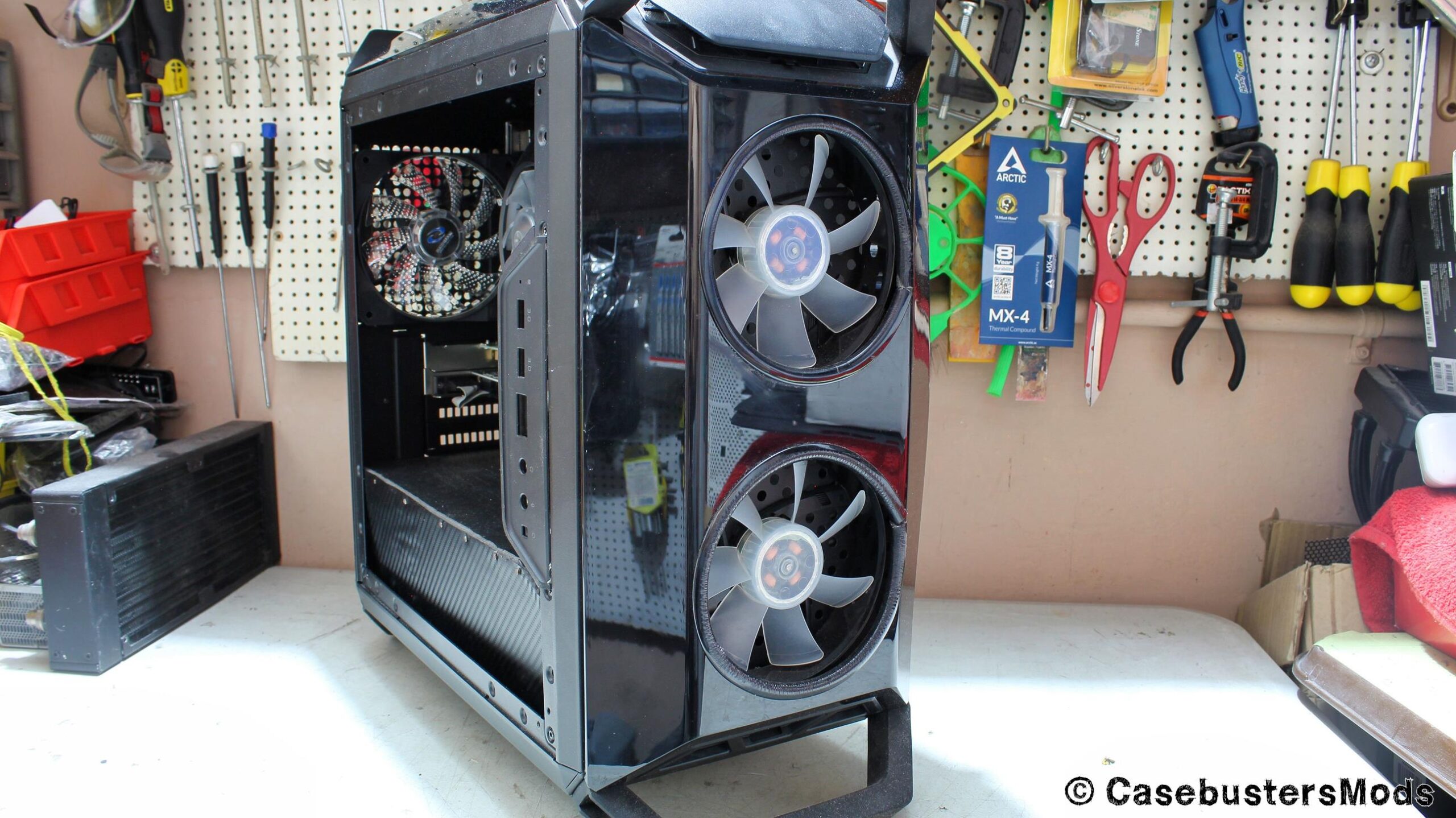

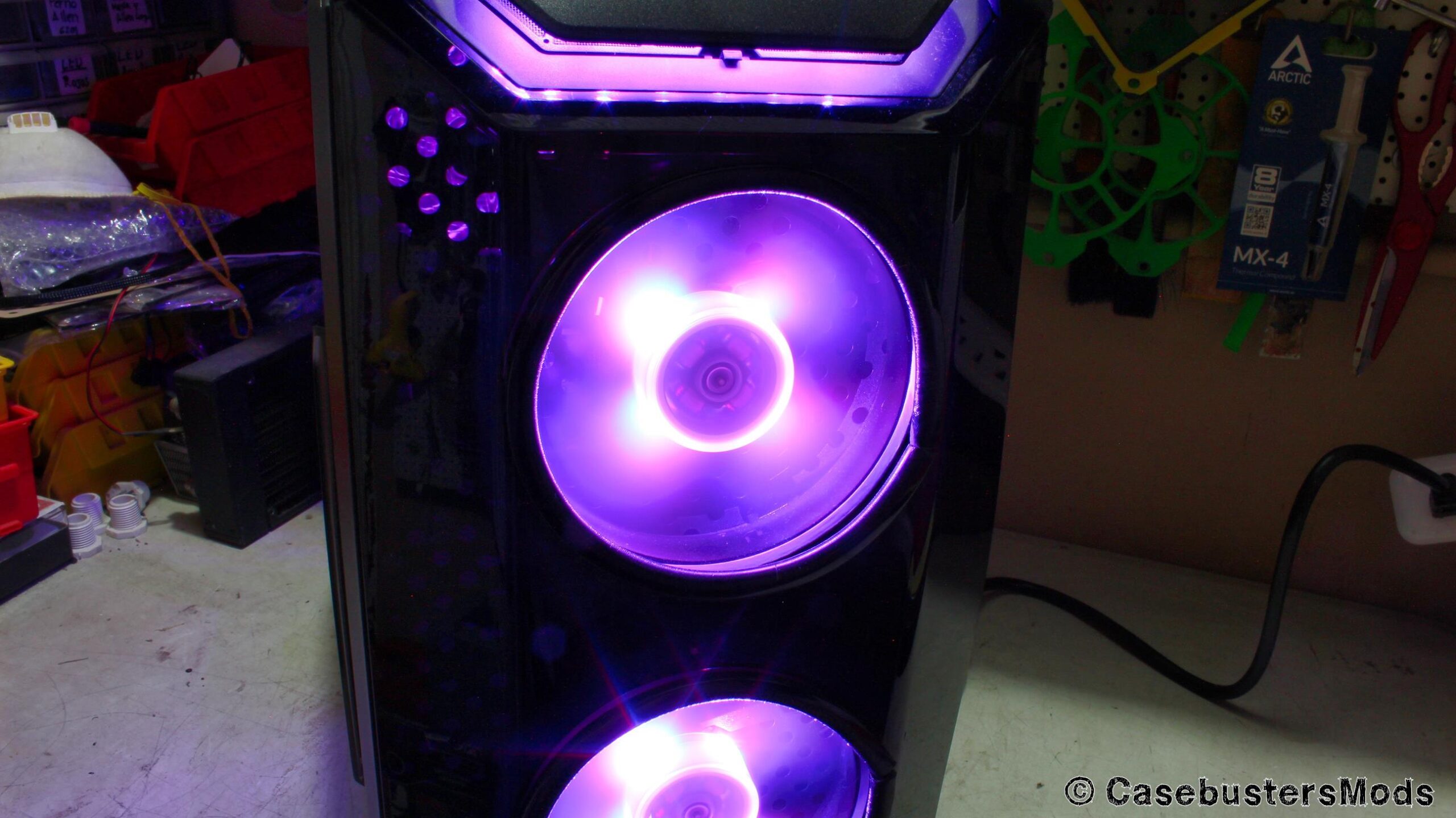

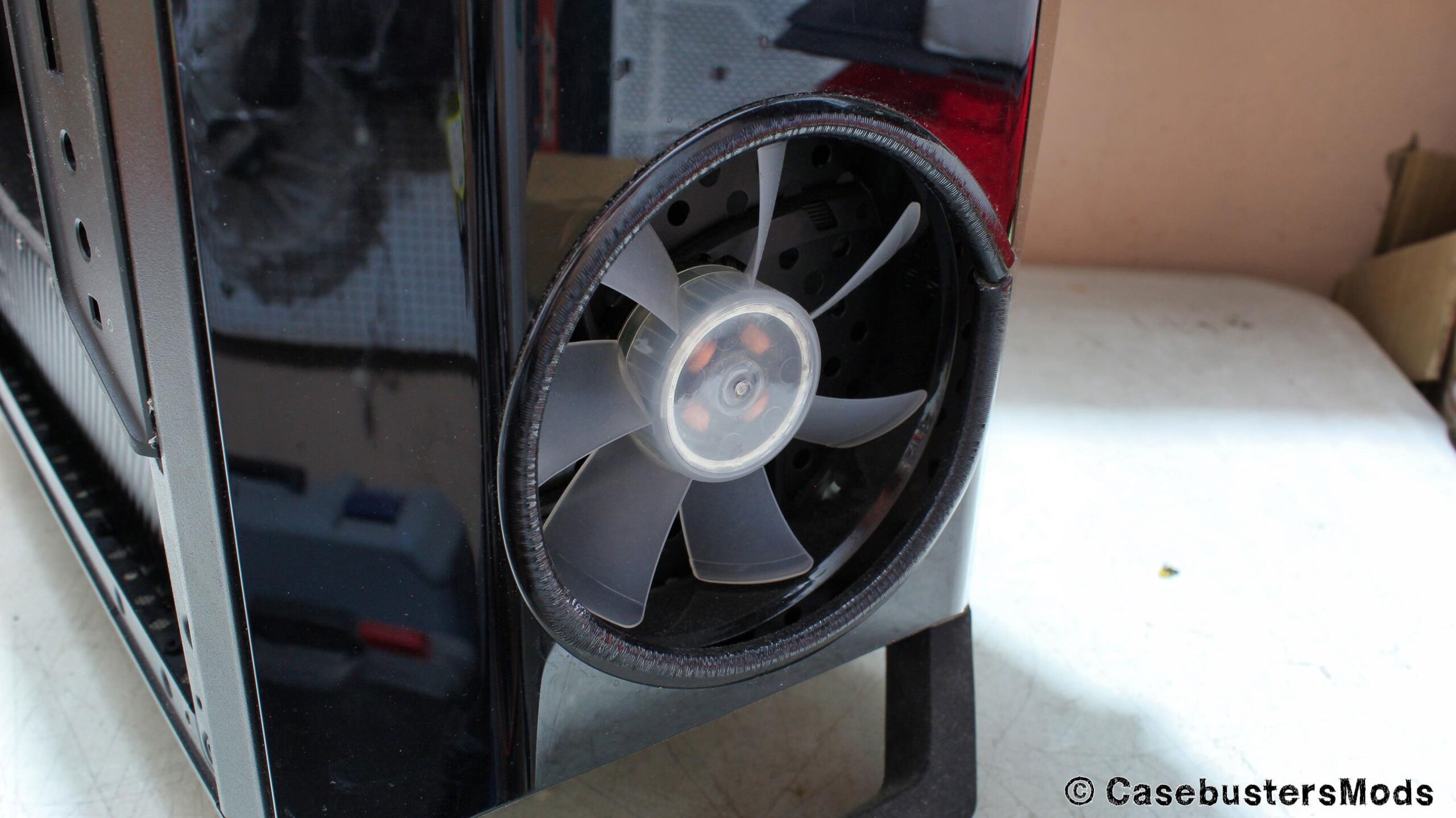

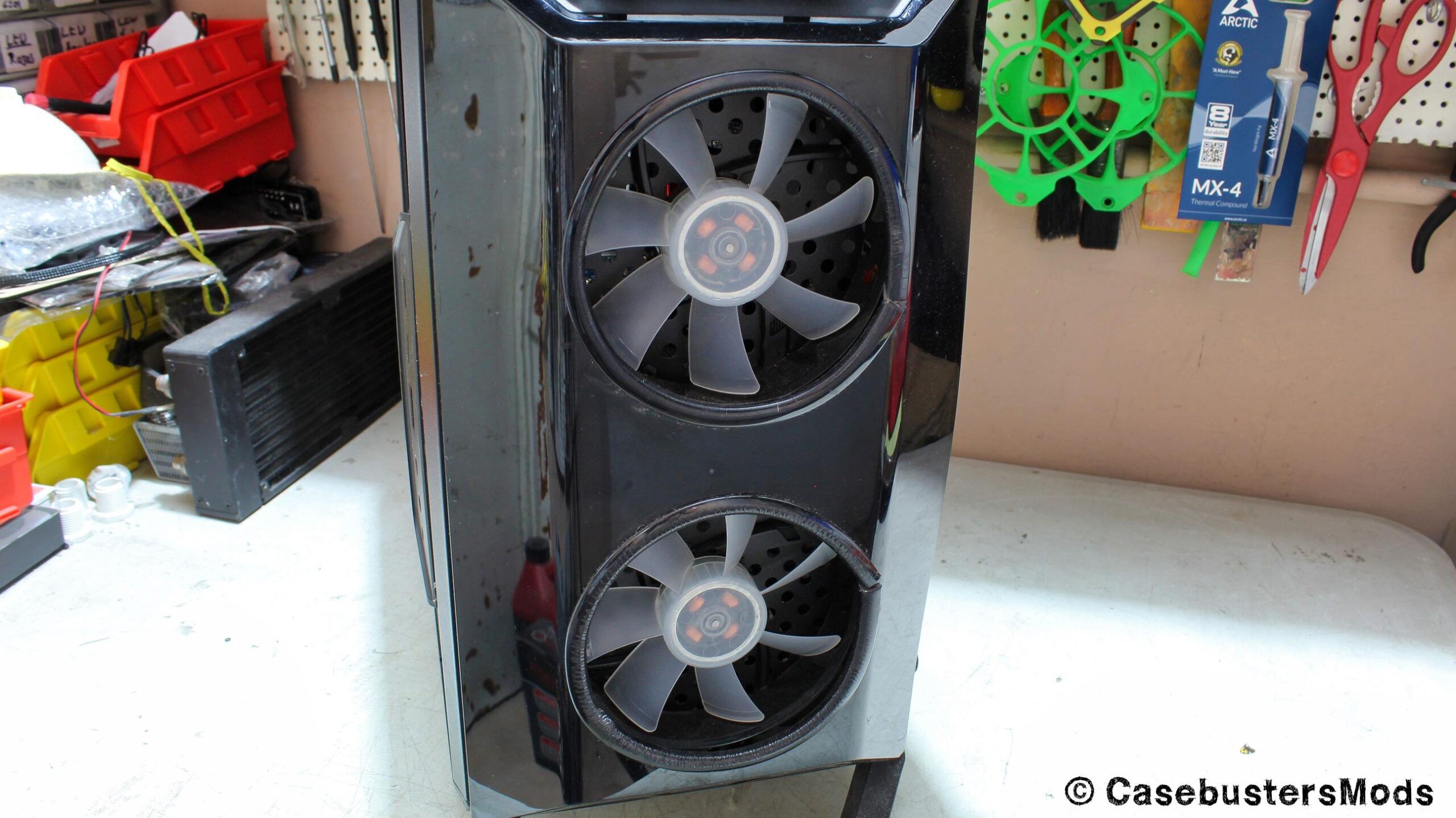

Para la solución frontal, no hubo mayor ciencia, se hicieron dos agujeros, justo sobre los dos ventiladores de 120mm RBG que incluye de fábrica este Case. De esta manera retiraba justo solo la superficie que me ocasionaba estorbo en mi toma de aire fresco, al mismo tiempo que se puede seguir utilizando el resto del panel sin tener que hacer ningún otro cambio. Además de esto se le coloco una pieza de moldura de hule para no dejar los bordes de los cortes a la vista.

Ventilador GPU

Este mod salio ya casi al final del proyecto, ya que la cliente decidió el agregar a la configuración una tarjeta de vídeo dedicada; aunque la tarjeta que se agrego no es muy potente, el objetivo era no compartir la memoria del sistema con el vídeo. Esta GPU da el ancho para la carga de trabajo que este equipo tendrá y dejará libre la memoria del sistema.

Pero la única tarjeta de presupuesto que se encontró en el mercado local fue una GeForce que solo venía con disipación pasiva, ya que el modelo se jacta de tener 0db de ruido. Por lo tanto tuve la idea de colocar sobre el disipador pasivo un pequeño ventilador, que originalmente venía el North Bridge de una Motherboard, para que ayudara al flujo de aire que pasa a través del disipador pasivo. Este pequeño ventilador fue conectado directamente a la Mobo.

Kit de Ventiladores RGB

En este proyecto utilice un Kit Raidmax NV-A120R3 RGB, que consta de 3 ventiladores de 120mm RGB; estos complementaría la iluminación violeta que tendría todo el PC. El case ya venía de fábrica con dos ventiladores 120mm en parte frontal.

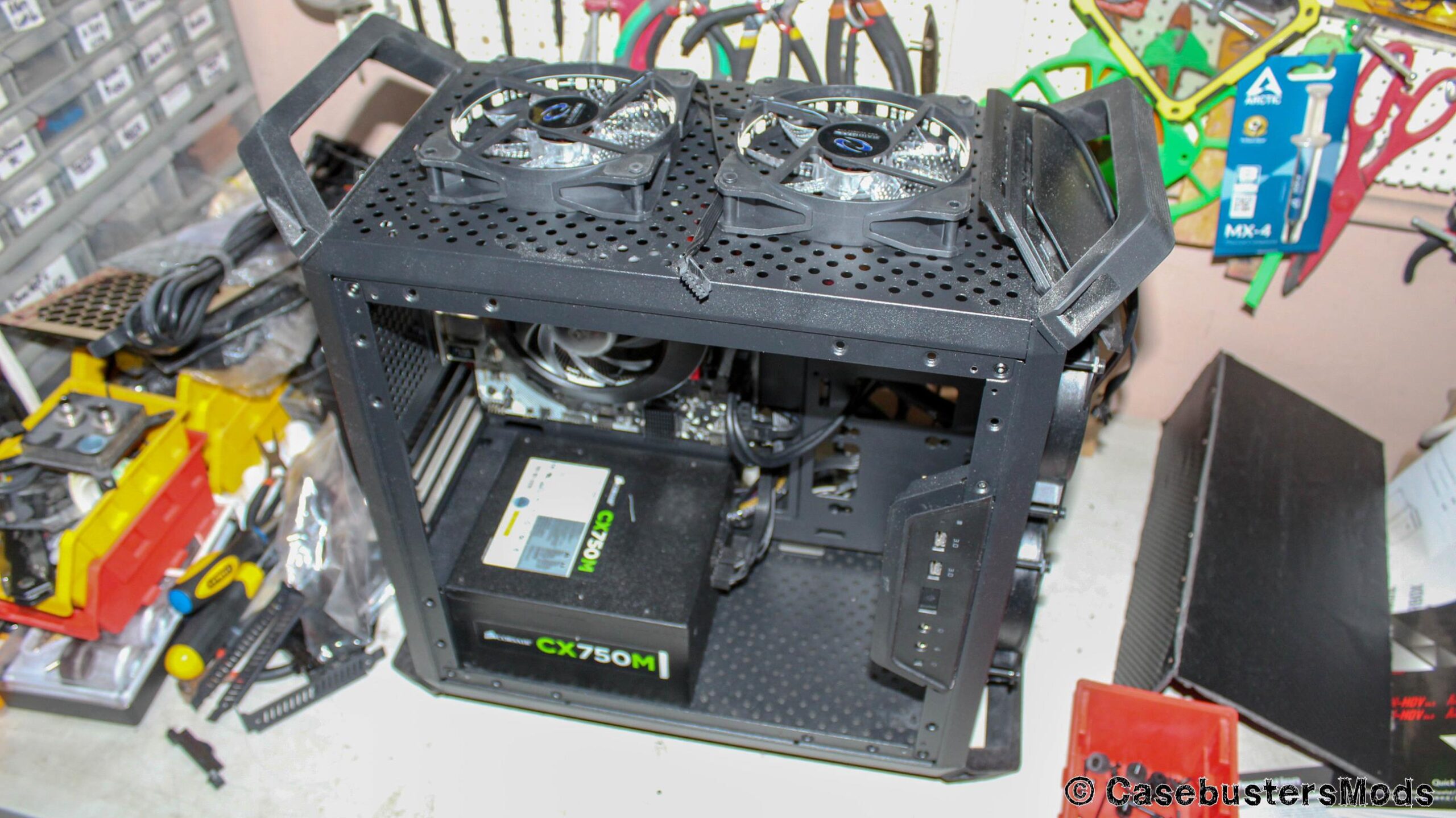

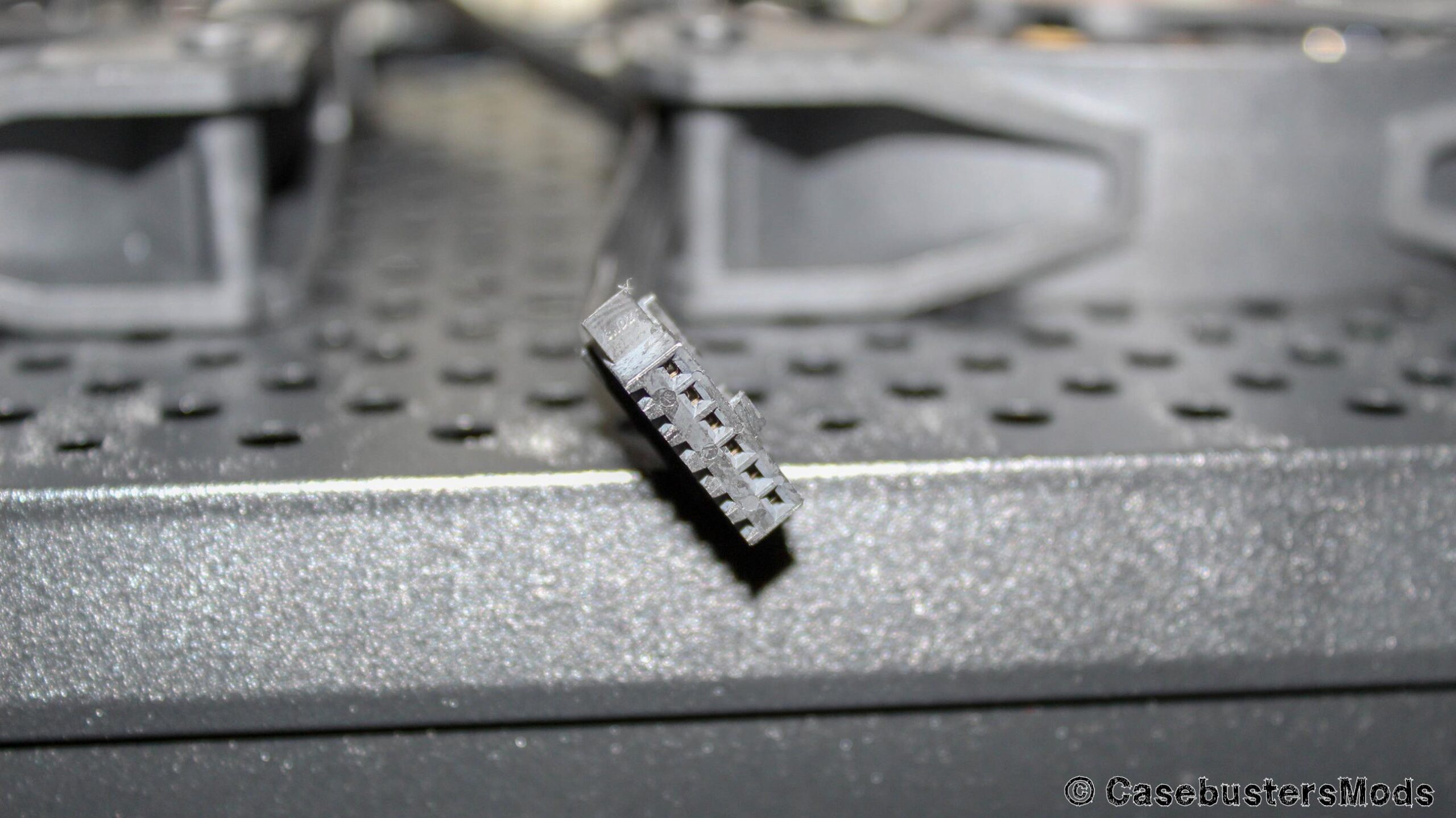

Los ventiladores que instale en la parte superior del Case, tendían a doblar un poco la lámina horadada del techo, esto hacia que cuando estaban girando toparan con esta lámina y generar un pequeño ruido y también existía el riesgo que una aspa del ventilador se llegará a romper.

Por tal motivo tuve que anclar cada ventilador con unos tornillos un tanto más largos y entre los marcos plásticos de los ventiladores y la lámina del Case coloque tornillos para aislar el ventilador completamente del Case. De esta manera las aspas ya no tocaron el metal.

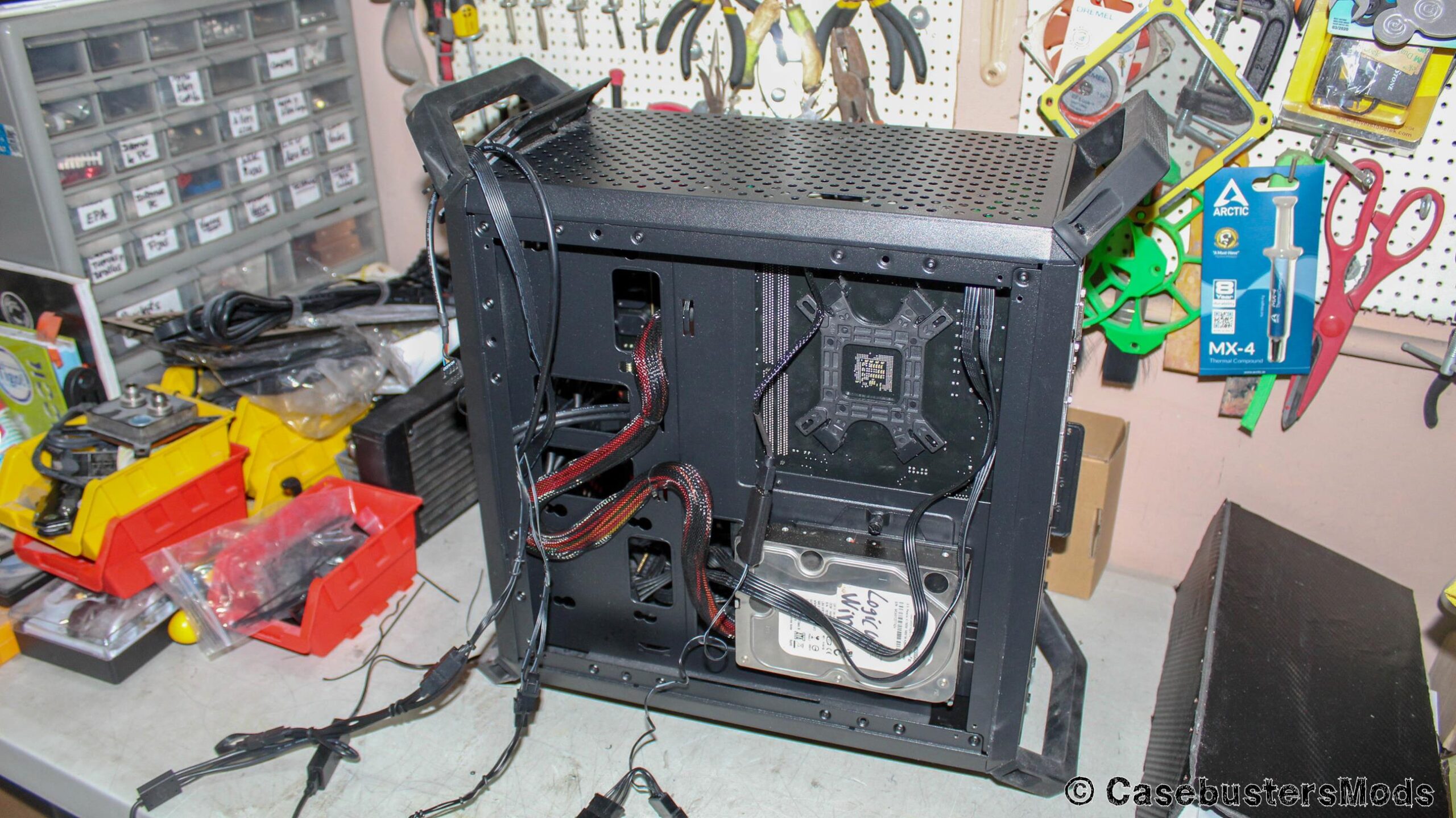

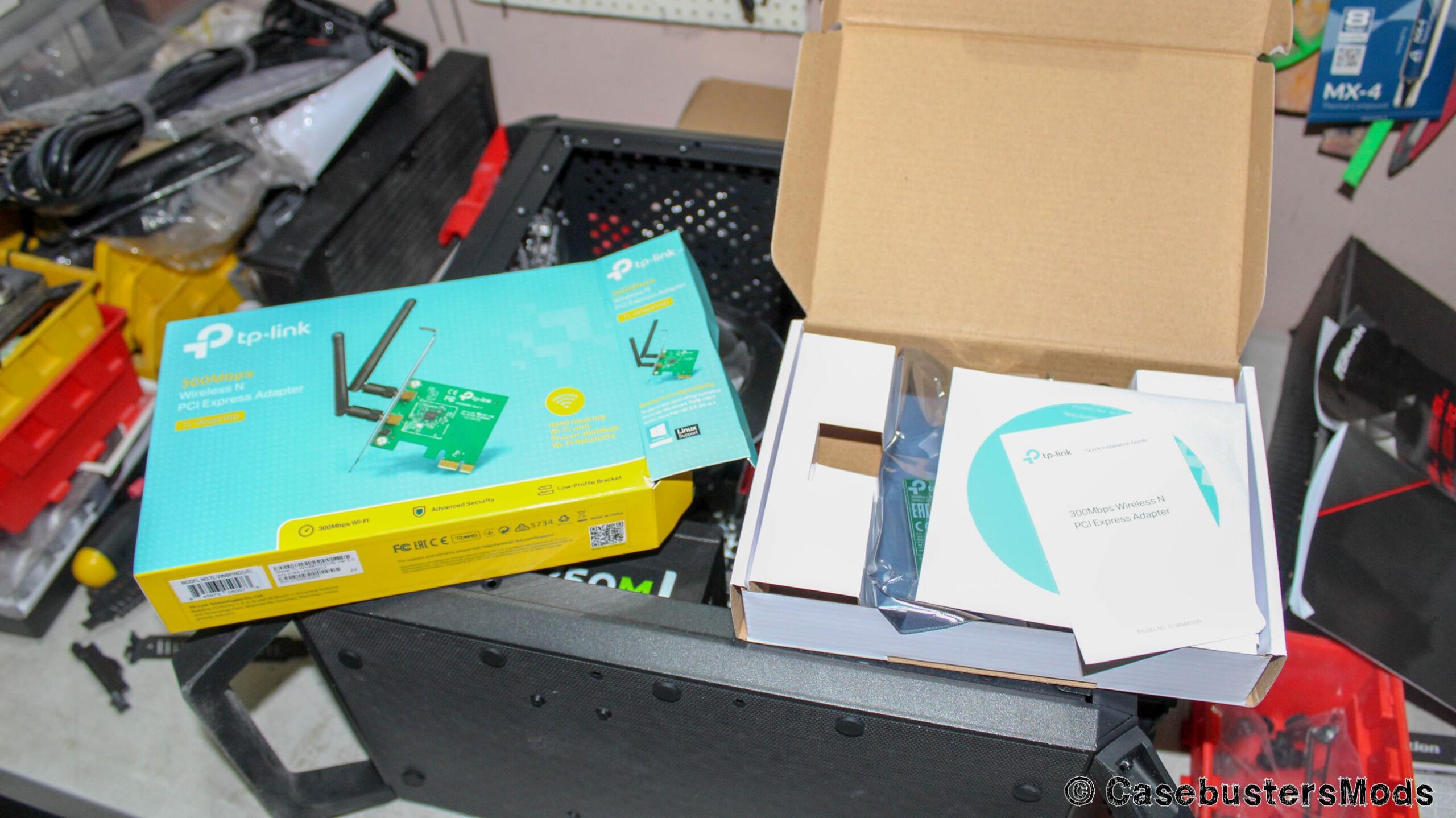

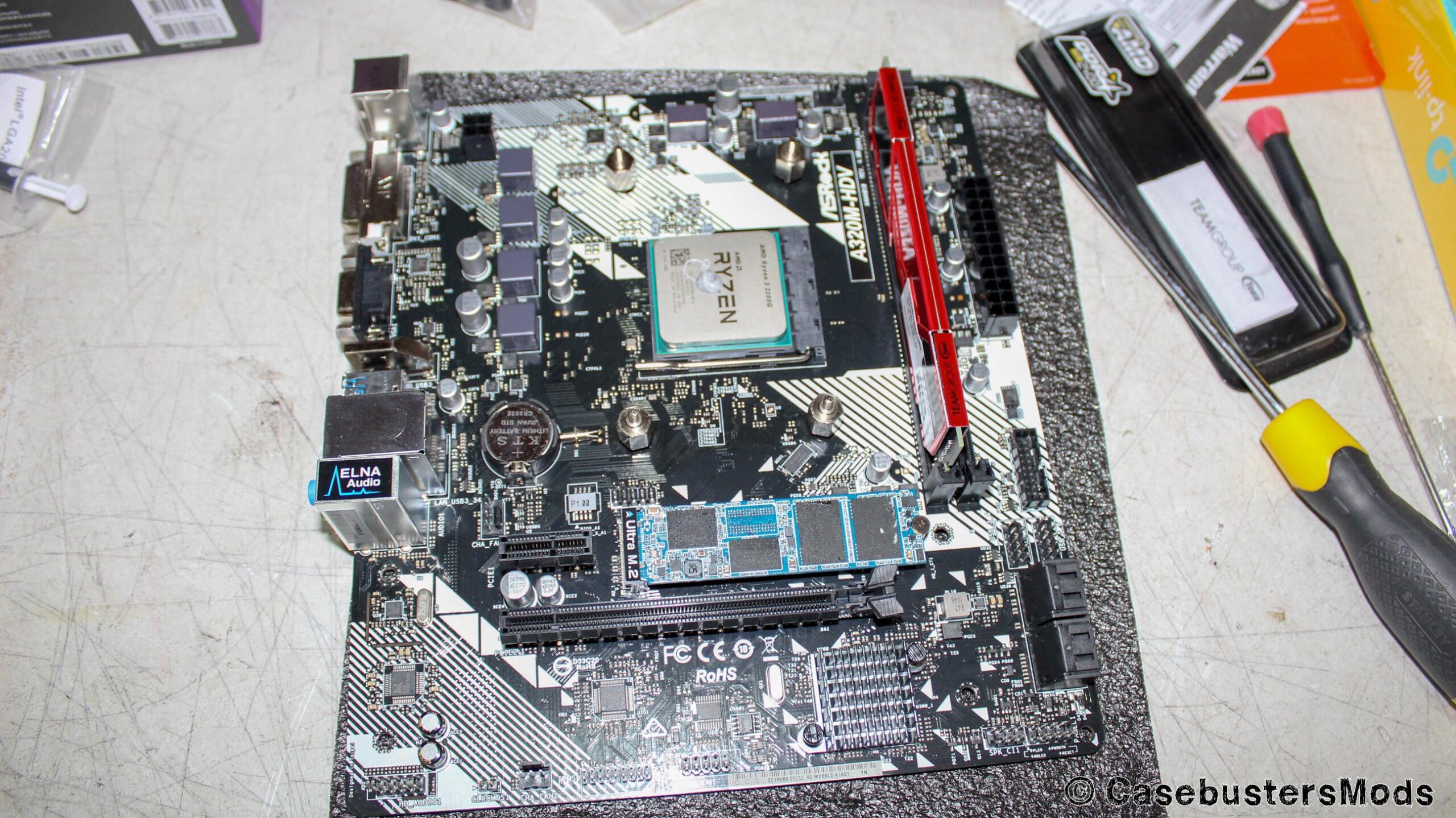

Ensamble del Bake Studio PC

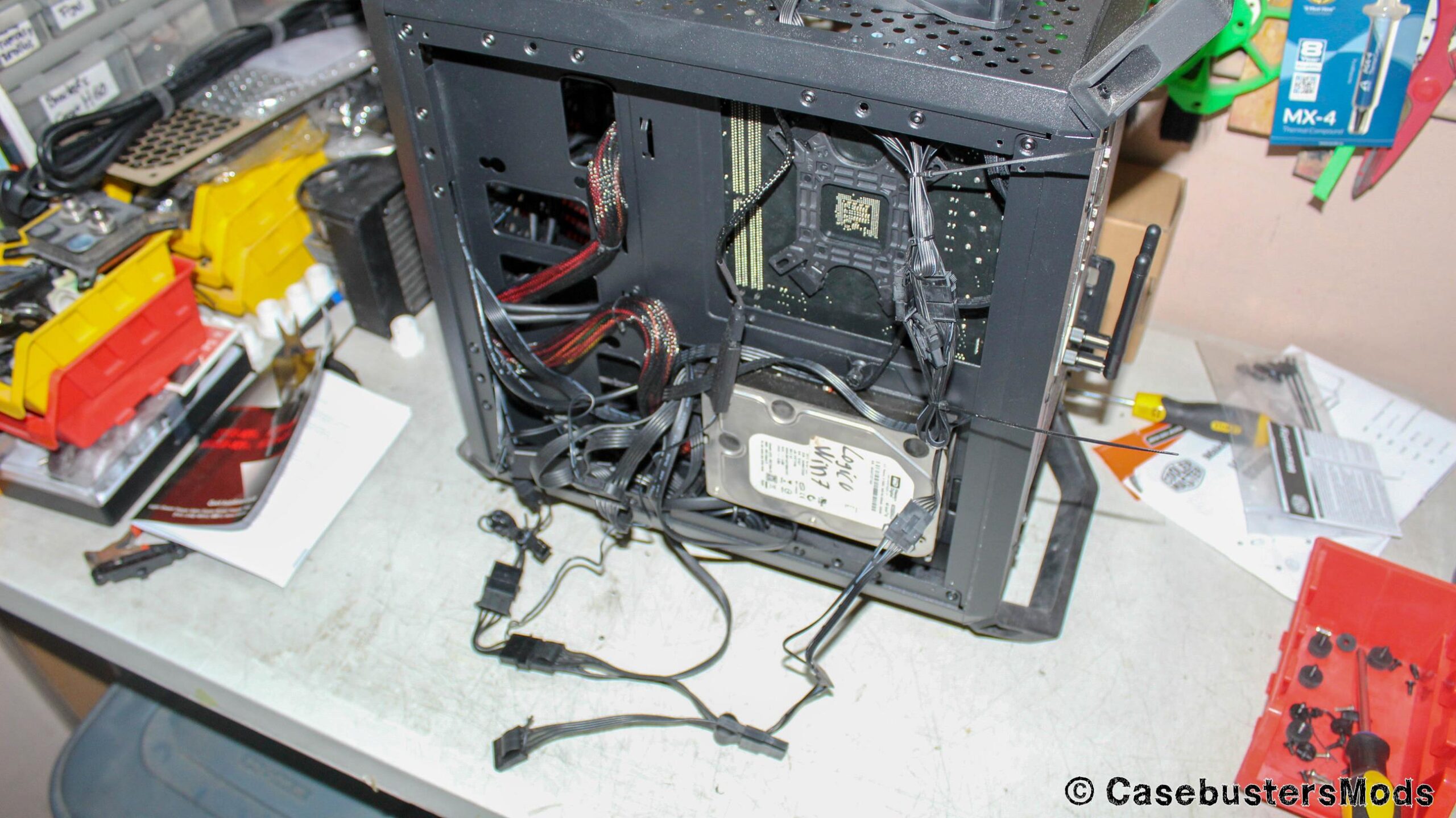

En el ensamble no hubo mayor problema con respecto a este proyecto. A pesar que pensé por un momento que este Case presentaría un poco más de reto al momento de instalar el Hardware, debido a su tamaño y diseño.

Pero todo el proceso de instalación fue bastante limpio y rápido, también cabe mencionar que todo el Hardware respondió a la primera y no hubo ningún problema técnico ni de incompatibilidad.

Resultado Final

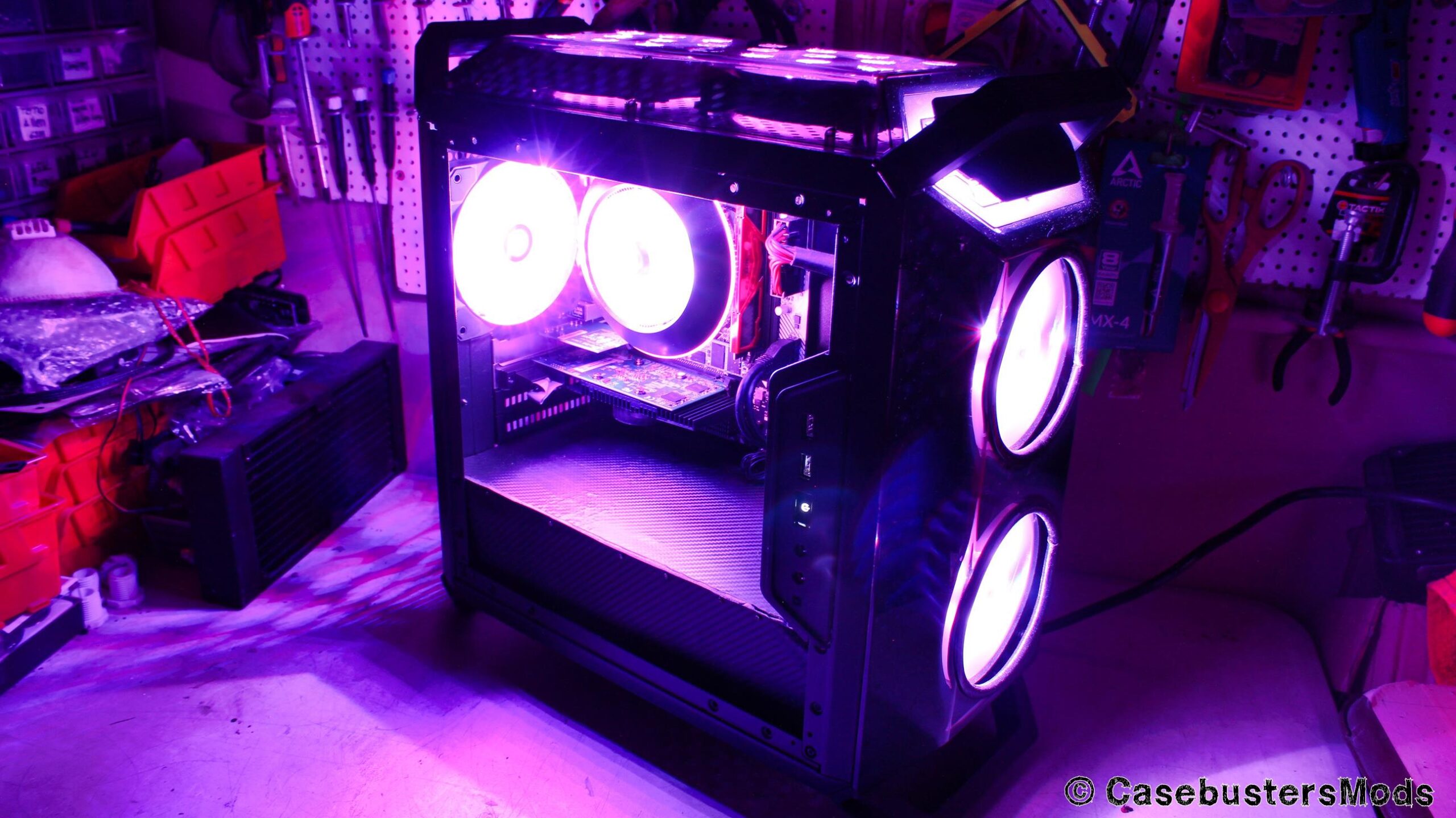

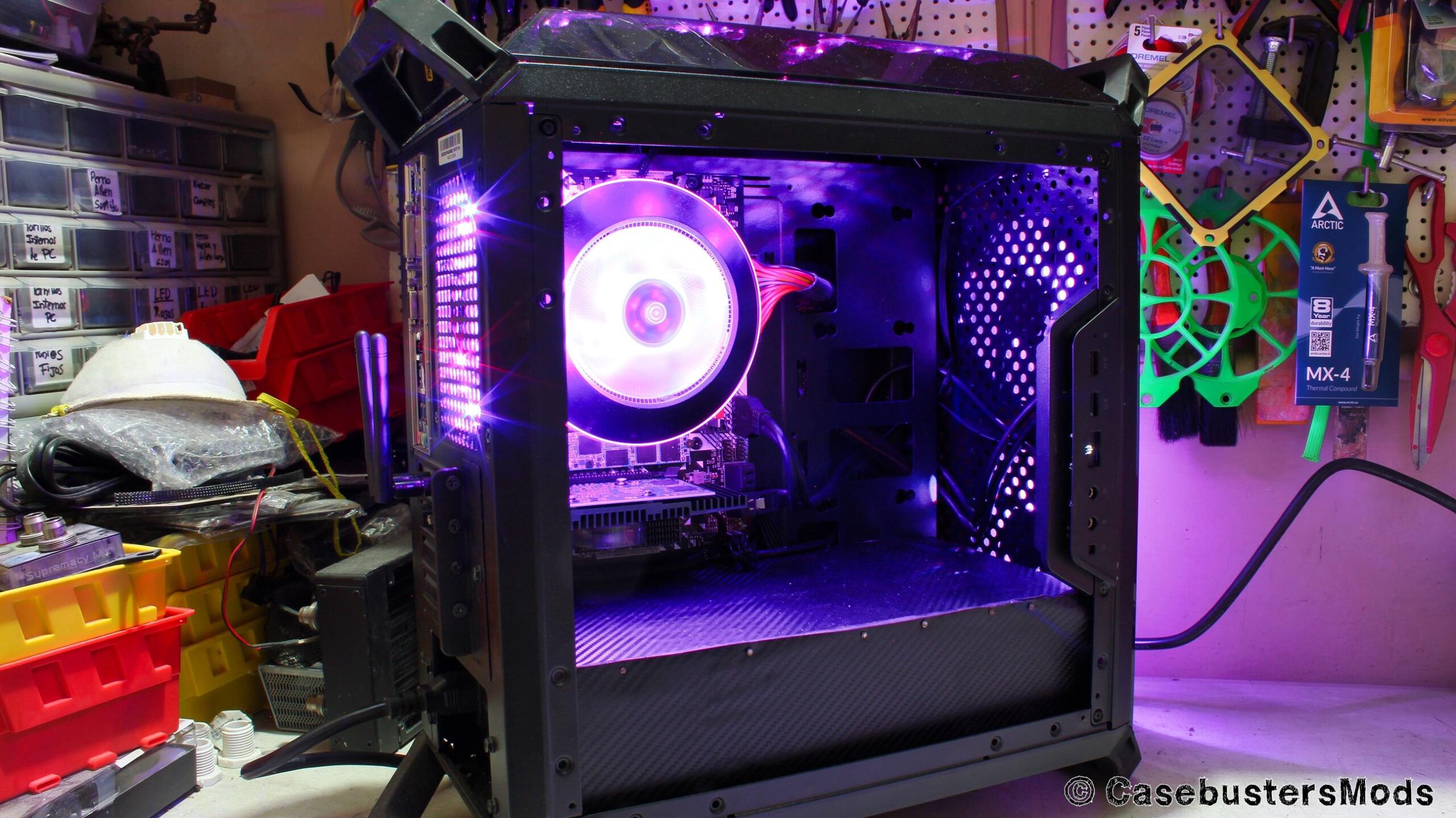

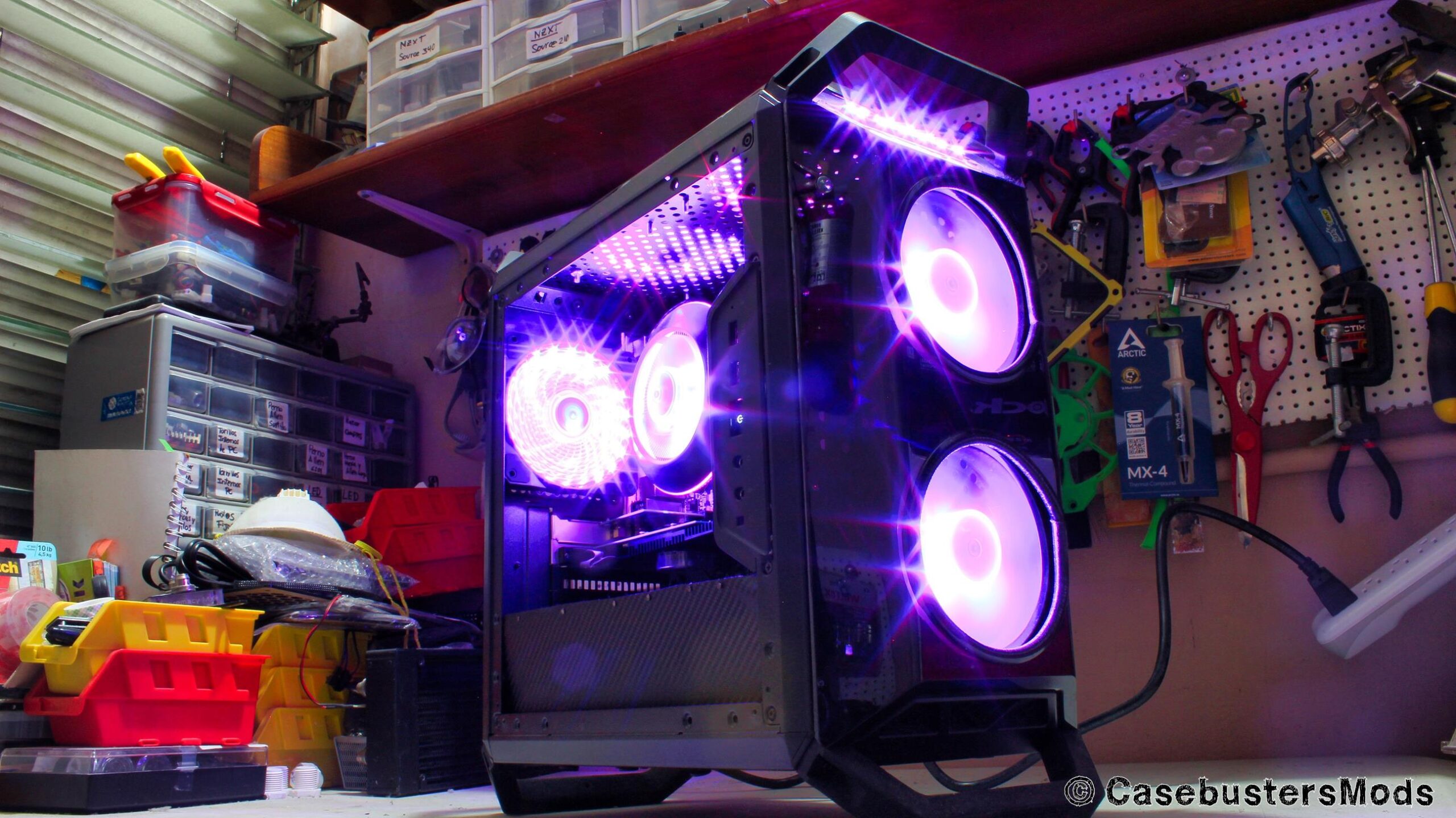

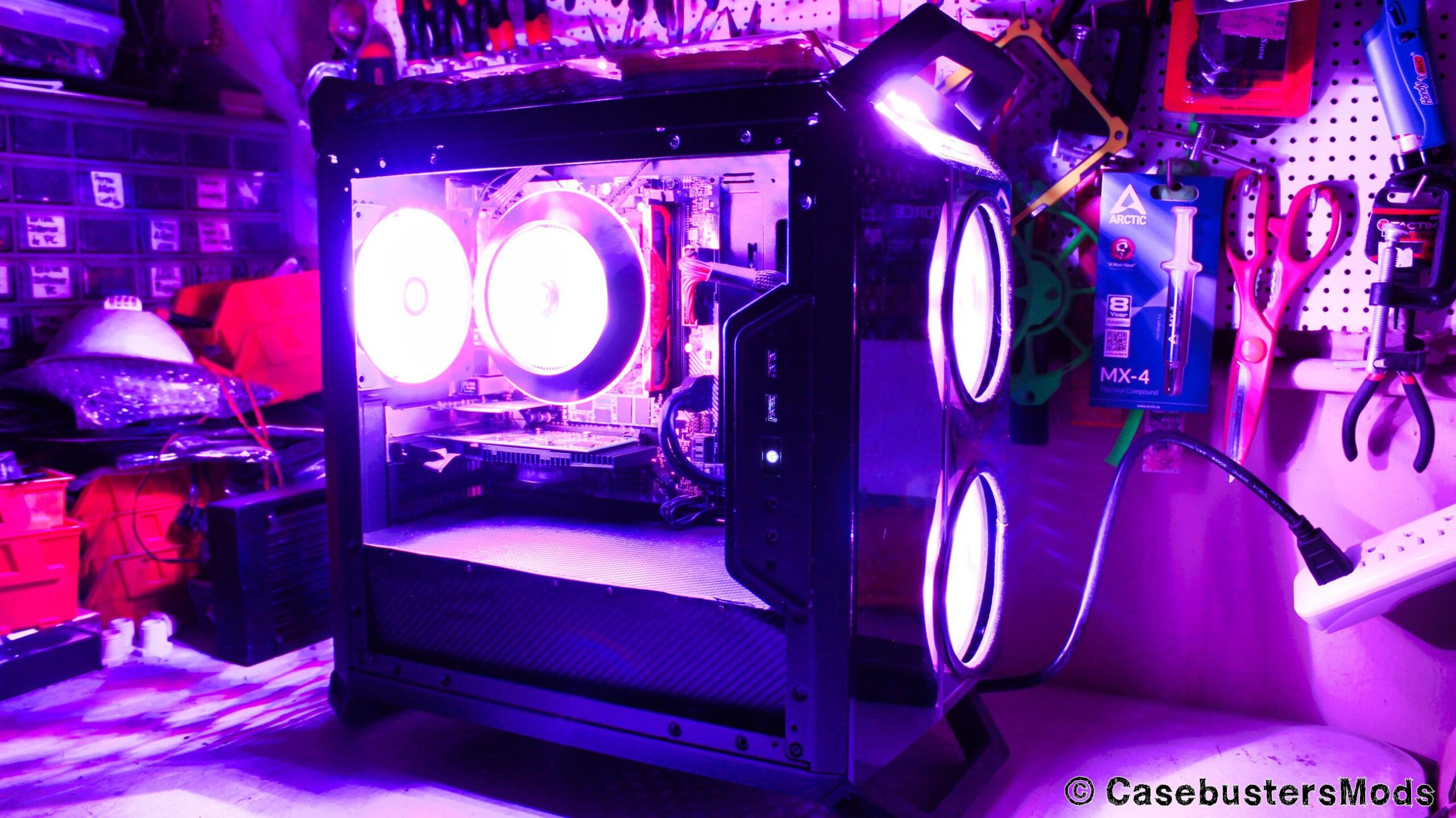

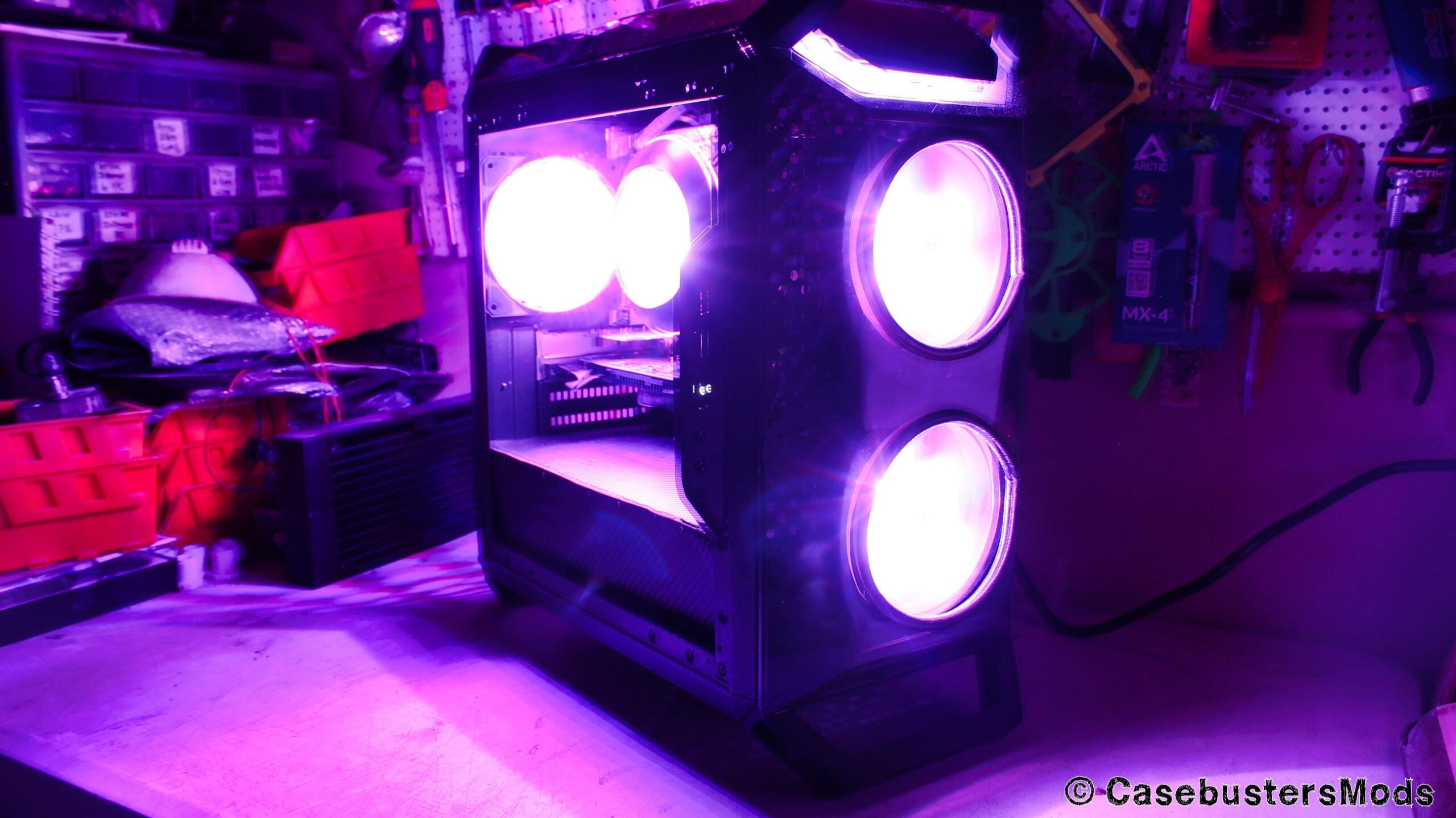

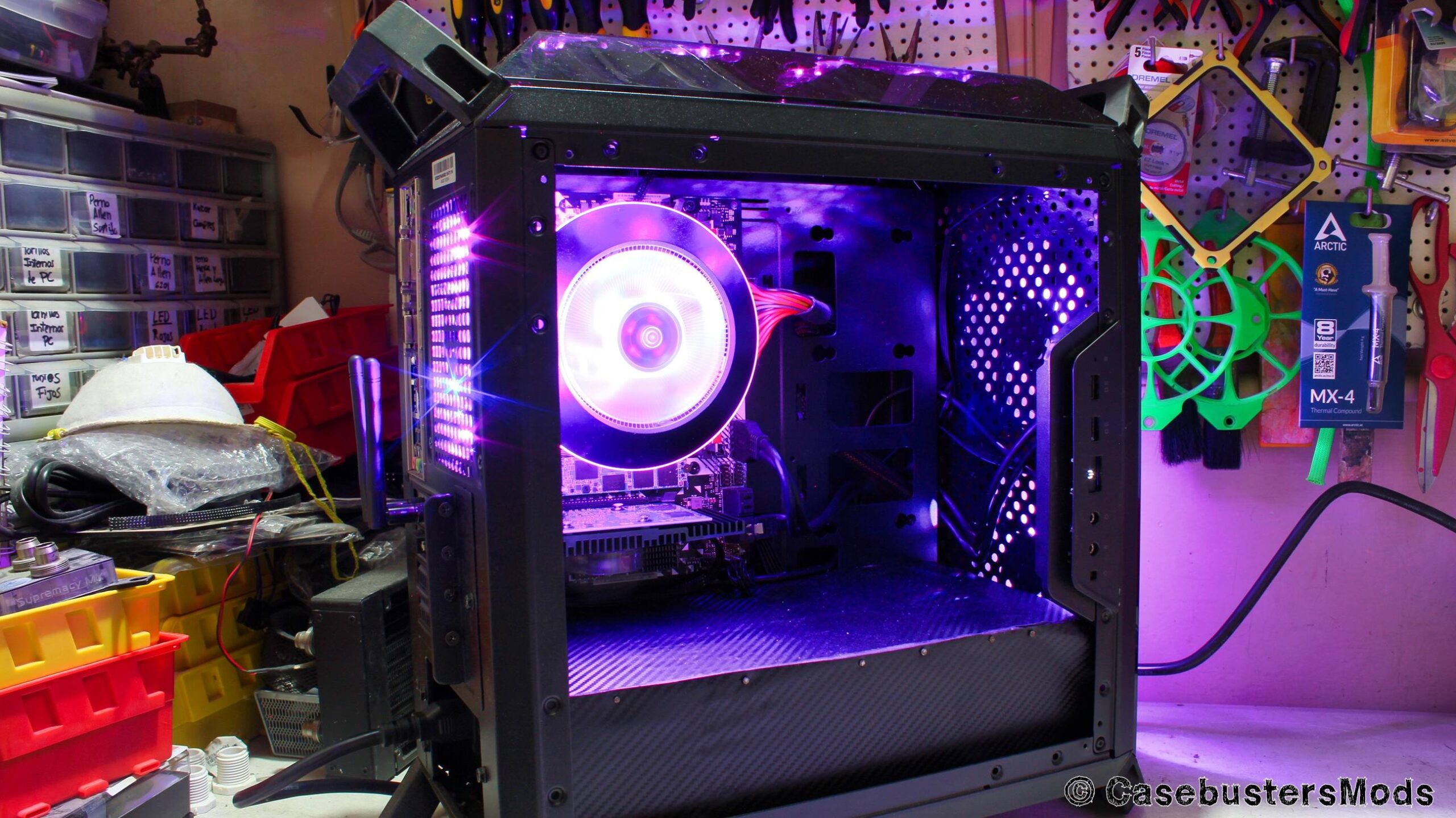

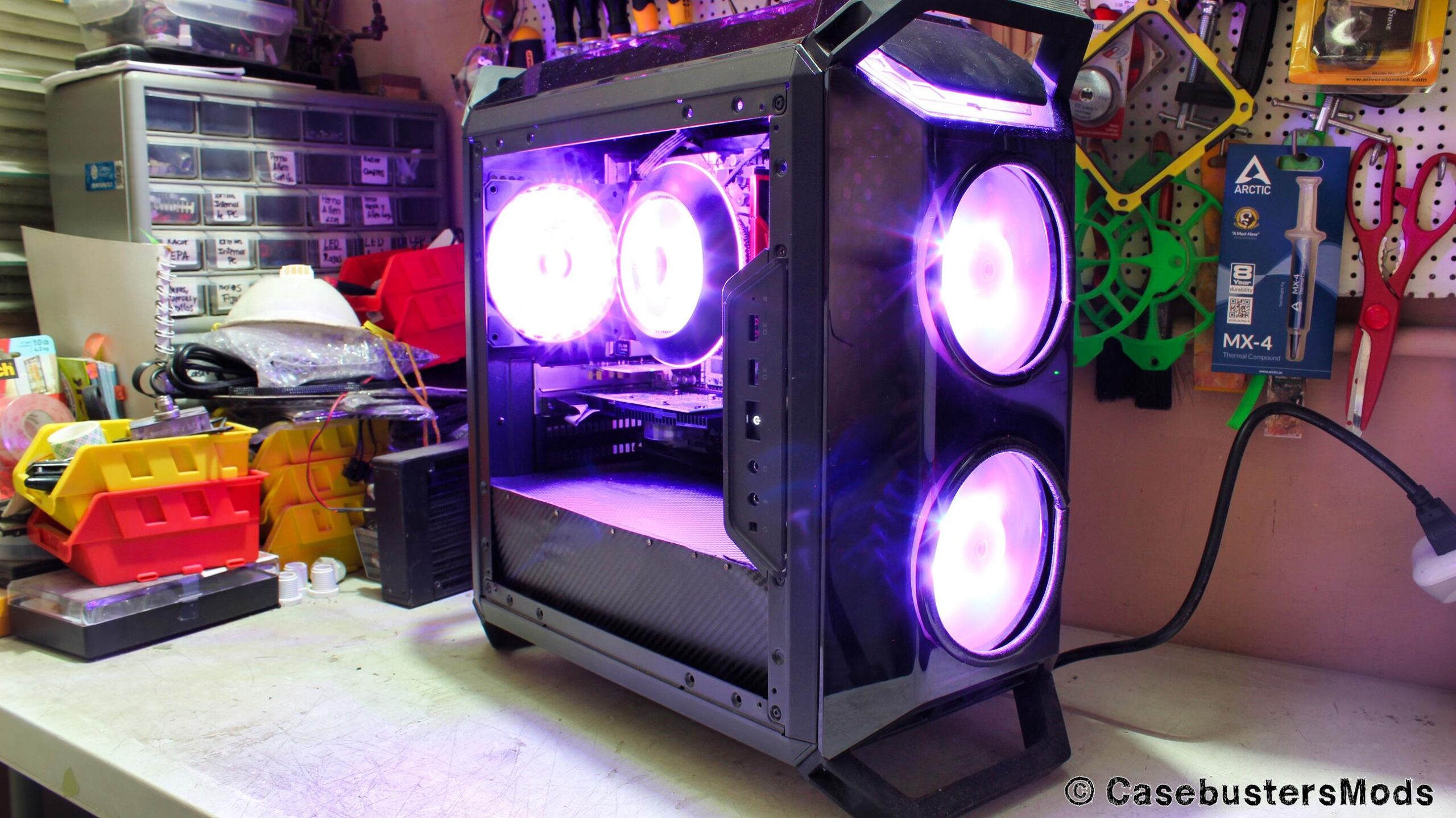

Así es como el luce el gabinete, luego de todo el proceso de Modding al que fue sometido:

Conclusión

La PC fue modificada y ensamblada en un tiempo de 2 semanas, lo cual es bastante rápido debido a que solo dedico las noches de días de semana y si puedo los fines de semana, el fin de semana de esas 2 semanas no lo pude dedicar al Modding, aún así logre cumplir con la fecha de entrega.

La cliente quedo satisfecha con el ‘look’ de su PC y con el desempeño. La PC fue configurada con el Sistema Operativo Windows 10, el cual también fue proporcionado y adquirido por la cliente; una vez ya lista y con pruebas de estabilidad aprobadas se entrego definitivamente la PC a la cliente.

En futuras entregas espero poder publicar la pruebas de estabilidad que se le corrieron a la PC, las cuales fueron principalmente pruebas de desempeño térmico en CPU y GPU. Así como el User Benchmark.

Saludos.-
