Cabe mencionar que no soy ningún experto en el cable sleeving, pero soy la prueba que cualquiera puede aprender a hacerlo de manera más que decente, si se tiene la disposición.
El Cable Sleeving, no es más que forrar cada cable de manera individual. Aun que se pueden forrar todos los cables dentro de un sistema, por lo general se hace en las PSU, por ser el componente con más cables dentro de un PC. Pero también se puede extender esto a los tubos de la refrigeración líquida.

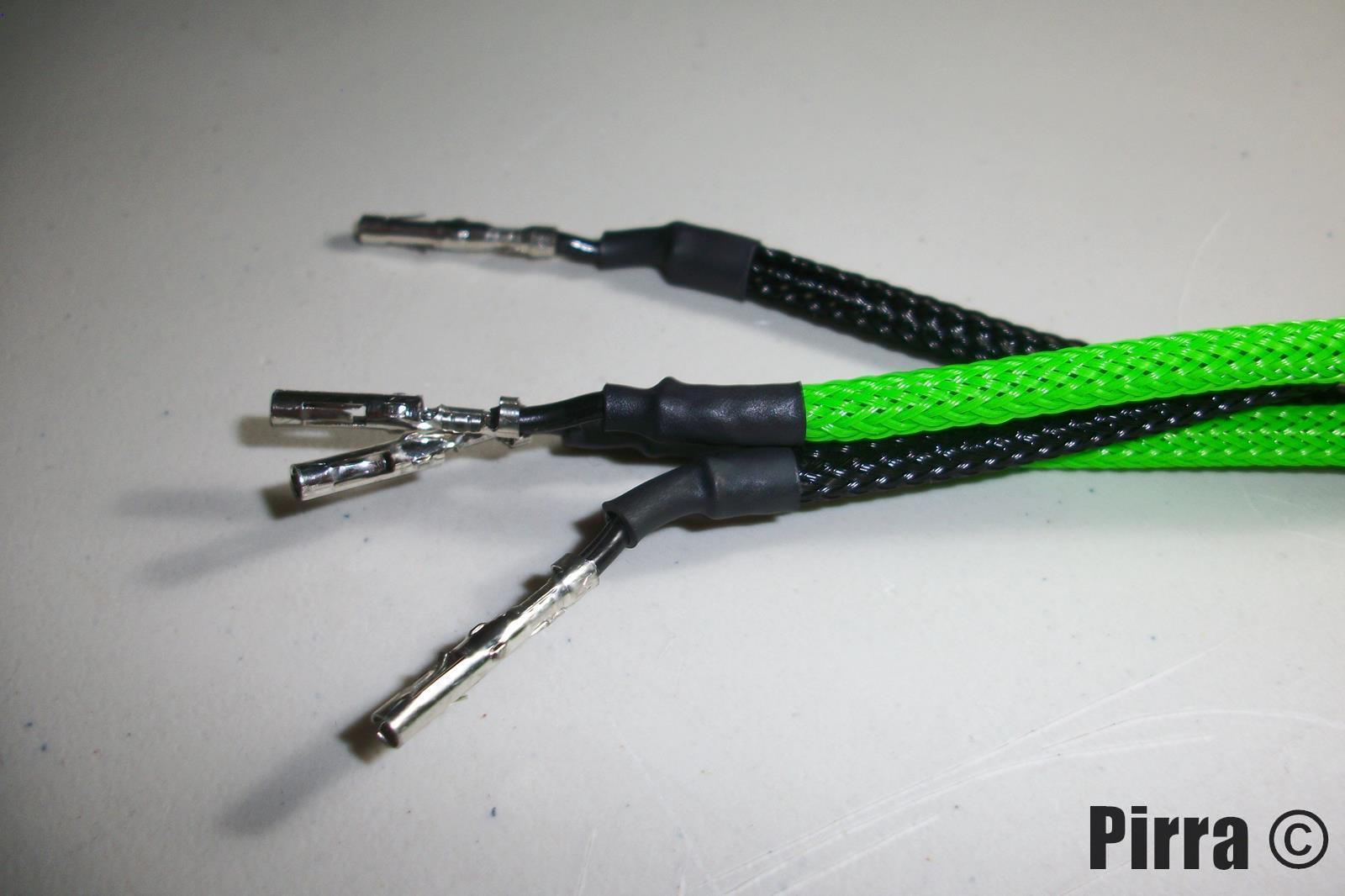

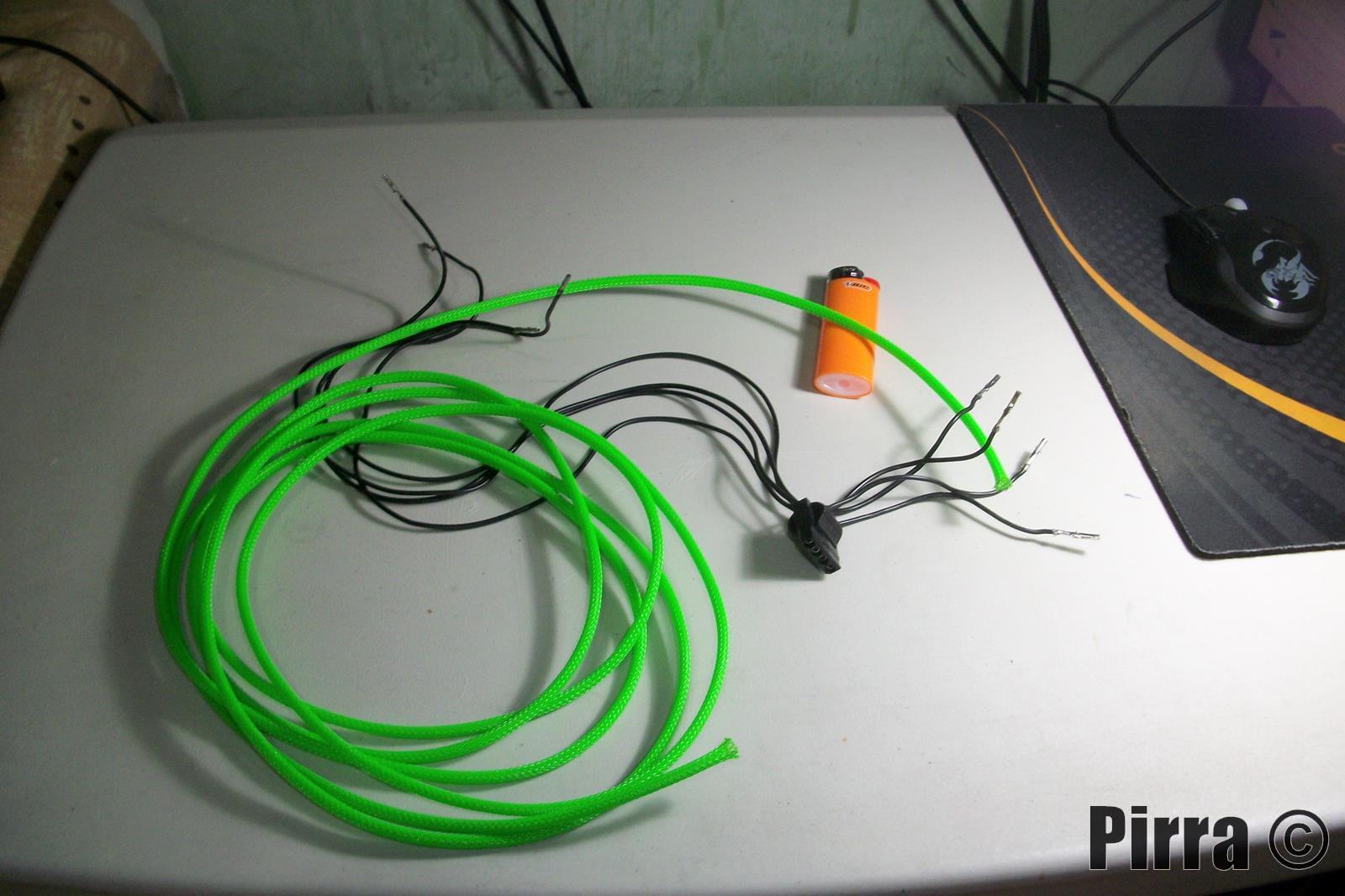

El material que se utiliza por lo general es un forro construido en fibra sintética. Es más como una especie de malla pequeña, la cual queda justo como forma de forro sobre el cable. Se sujeta por cada extremo del cable con una pieza de tubo termo encogible, por un empalme el cual se hace con un poco de cordel sintético también (una técnica un tanto complicada desde mi punto de vista) o por medio del mismo ‘housing’ del conector.
Aunque la mayoría de gente hace el Sleeving con fines estéticos, también sirve para proteger los cables; créame que es mucho más difícil cortar un cable por error si este tiene su forro y también evita en gran medida que los cables se enreden entre sí.
Tambié se debe mencionar que los cables forrados adquieren una rigidez la cual los hace más fácil para que tomen formas o mantengan la ubicación interna dentro del gabinete. Esto ayuda mucho para el manejo interno de cables dentro de nuestro PC.
Cable Sleeving: el proceso de forrado
Todo el proceso de forrado consiste en los siguientes pasos:

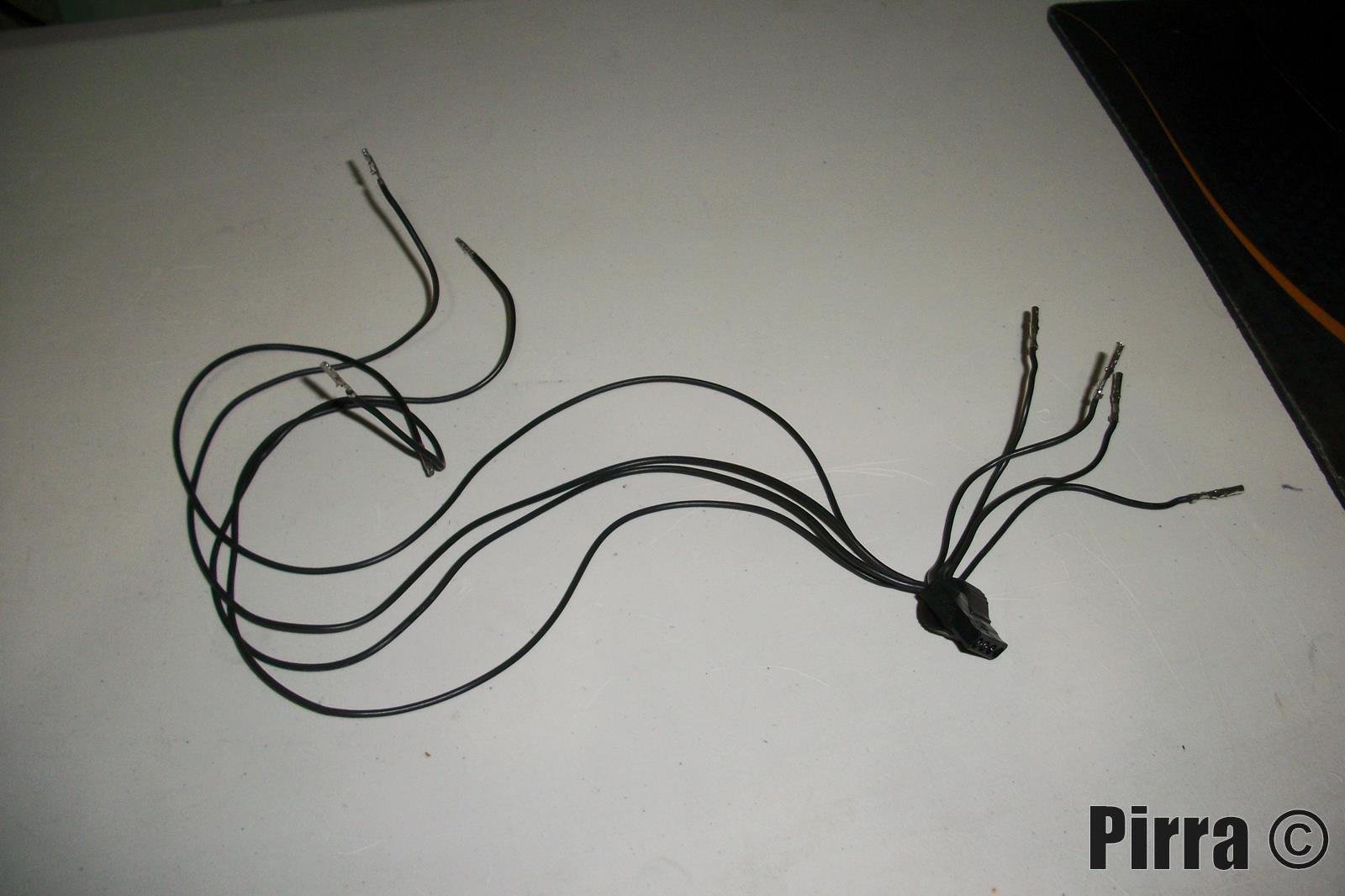

Remover pines del conector: El conector consiste de un pin y de un housing. El pin esta ‘crimpeado’ al cable y el housing es la pieza plástica que protege y alberga al pin como tal, en su conjunto forman el conector. Para poder forrar el cable, obviamente hay que retirar el pin de la pieza plástica. Esto puede ser un poco peligroso, porque de no hacerse bien se puede dañar completamente el cableo.
Medir el largo del forro: Antes de pasar al forrado propiamente, se debe medir la longitud exacta de forro que se utilizará. Debe ser lo más exacto posible, para que el acabado sea impecable. De lo contrario se formarán ‘ondas’ a lo largo del cable ya forrado y este no tomará la rigidez que buscamos.

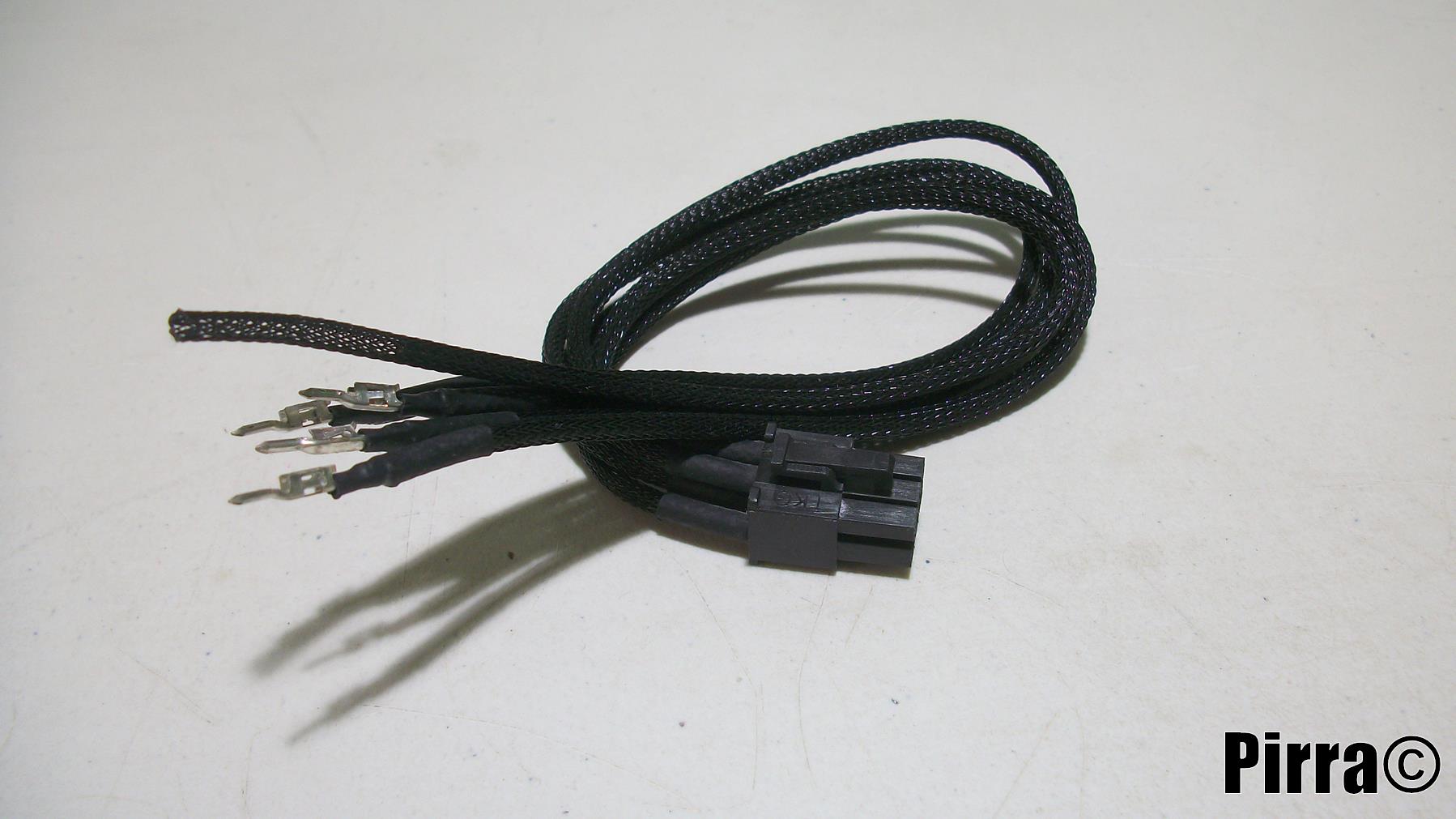

Armar el Conector: Luego de haber forrado y de fijar el forro es hora de volver a armar el cable y asegurarse de que el cable haya quedado tal y como venía de fábrica, solo que forrado.
Cable Sleeving: remover los pines

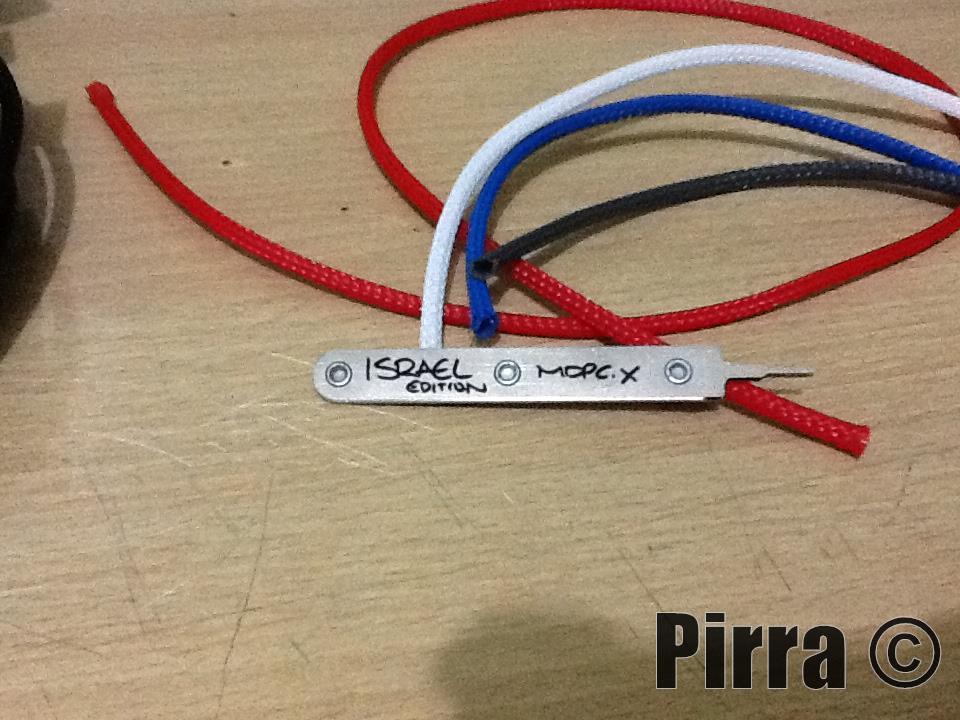

El removedor de pines original MDPC-X hecho por MOLEX tiene las especificaciones técnicas exactas: las puntas no son demasiado grandes (de otra manera la estructura que contiene el conector/pin resultaría dañada) y no es demasiado delgada (de otra forma los pines no podrías ser removidos).
Si no puedes sacar los pines del conector fácilmente con la herramienta MOLEX, entonces hay que ser muy cuidadoso con el removedor de pines, porque es una herramienta para trabajo fino. No hay que aplicar fuerza directamente sobre el removedor de pines en sí, no hay que doblarlo, no hay que presionarlo fuerte. Si se lo logra utilizar bien , será una herramienta que dure para toda la vida.
Especialmente cuando se es principiante, el riesgo de dañar la herramienta es alta, si no se tiene la técnica correcta y se resbala, dobla o rompe. Para evitar esto recomendado seguir cuidadosamente los siguientes pasos.
Yo utilice durante mis primeros trabajos de Sleeving esta herramienta, la cual es muy buena. Pero luego buscando en la web, aprendí a desarmar conectores con dos grapas en forma de “L”, con estas dos pequeñas piezas de metal, he logrado desarmar conectores de todos los niveles de calidad.
Los conectores varían según la marca o a calidad, hay unos que van a ser más difíciles de desarmar por razones de su construcción y otros son mucho más fáciles. Pero TODOS tienen el mismo diseño estándar, por lo tanto todos pueden ser desarmados.
Paso para remover pines
- Preparando los pines: Primero se deben preparar los pines para que se aflojen un poco. Empujar y halar el cable cerca del pin, mientras se hace un movimiento circular. El cable y el pin se sentirán un poco más sueltos o flojos. Luego de esto se podrán mover hacia adelanta y atrás aproximadamente un milímetro. Cuando los cables se sientan ligeramente flojos, ya se puede pasar al siguiente paso.
- Posición del conector: Se debe poner el conector en forma horizontal en una mesa e insertar las puntas del removedor de pines horizontalmente (una punta a la izquierda y la otra a la derecha) del conector y del pin. Las puntas necesitan estar en la parte exterior del pin (a su derecha e izquierda) para que pueda hacer presión en los pequeños ganchitos a los costados del pin. En este momento se debe empujar conjuntamente el cable y el pin hacia la dirección donde hemos insertado el removedor de pines. Sostener el cable y el conector en esta posición y terminar de insertar el removedor de pines hasta donde tope y ya no pueda entrar más, no es necesario aplicar nada de fuerza en este paso.
- Desarrollando la técnica: En este momento es importante que hayas desarrollado una técnica para sostener el cable, porque se tiene que hacer lo siguiente: Sostener el conector y mantener el removedor de pines en la posición “completamente insertado en el conector” (pero si hacer ninguna fuerza sobre el MOLEX). La otra mano se utiliza únicamente para halar el cable.
- Dirección de la fuerza de tirado: Cuando se está halando el cable, la dirección de la fuerza (respecto al pin) necesita que sea absolutamente recta, este detalle es extremadamente importante, porque si se hala solo un poco en dirección diagonal, el gancho que tiene el pin se puede atorar de manera irreparable en las paredes internas del conector. Para crear suficiente fuerza para tirar, se puede enrollar un poco el cable alrededor del dedo. Pero siempre hay que tener en mente que la fuerza y la dirección de tirado sobre le pin necesita ser 100% recta.
- Pines que de ninguna forma salen: Si te encuentras con pines, los cuales no salen y estas 100% seguro que tu técnica es correcta, puedes intentar tirar más fuerte, la fuerza de tirado puede ser mucho más grande de las que uno piensa, mientras no se aplique en ningún momento fuerza sobre el removedor de pines. Con mayor fuerza de tirado, existe el peligro de doblar o romper el removedor de pines en el momento en el que el cable salga, porque en eses momento se pierde el control de la fuerza. Concéntrate y esta consciente de esto para que no te suceda. También se debe estar pendiente que el cable y el pin pueden hacerte una cortadura en tus dedos al momento de salir; así que mantén tus dedos lejos de esta posición.
Si aún siguiendo el paso 5, para tratar pines que no quiere salir a pesar de aplicar la técnica correcta y una fuerza mayor. Se puede hacer lo siguiente:
Mientras el removedor de pines este insertado, se puede rotar sobre el eje x solo un poco. Se debe de ser muy cuidadoso con este movimiento, solo debe de hacerse cuando todas las otras formas y técnicas se hayan agotado. Esta pequeña rotación puede romper el removedor si se hace de forma muy pronunciada. Solo se debe de utilizar como último recurso.
Algunas personas dicen que el calentar el conector con una pistola de calor también ayuda a sacar los pines más fácilmente. Personalmente nunca he necesitado hacer esto. En esta tarea la práctica te ira volviendo todo un experto. Todos y cada uno de los pines puede ser removido, pero se debe aprender la técnica adecuada, utilizar la herramienta idónea y recordar de no hacer fuerza sobre la herramienta.
Seguimos en la segunda parte de esta guía.
Saludos a Todos.-
