Las pilas de botón son básicamente baterías de tamaño pequeño, con forma redondeada y plana, como un botón de ropa. Se utilizan en dispositivos de uso cotidiano y por eso son tan famosas y necesarias. Hay diferentes tipos de batearías de botón y varían según su tamaño y composición.
Los parámetros que las hacen diferentes entre sí son: el tamaño, anchura, altura y composición. Actualmente ya no se fabrican las pilas basadas en cadmio y mercurio, pero existen suficientes composiciones donde elegir.
Pilas de botón: características
Este tipo de pilas tienen una buena duración cuando esta almacenada, ya que tiene una descargar menor al 1% por año de estibación, además que tienen un costo bajo por ahora de uso. Otra cualidad es que pueden trabajar en un rango de temperaturas bastante grande y prácticamente no se recalientan durante su utilización.
Quizás la principal característica es que pueden ser utilizadas en dispositivos en los cuales, por restricciones de tamaño, sería imposible utilizar otro tipo de pilas. Definitivamente su tamaño es algo que la diferencia de otras baterías.
Pilas de Botón: nomenclatura
Existen varios tipos de baterías de botón de donde elegir, por lo general solo se tiene que saber el tipo de pila que utiliza el dispositivo al que queremos cambiar la pila para ir y comprar otra del mismo modelo, pero no está demás que sepamos que significan los números en el lomo de estas baterías.

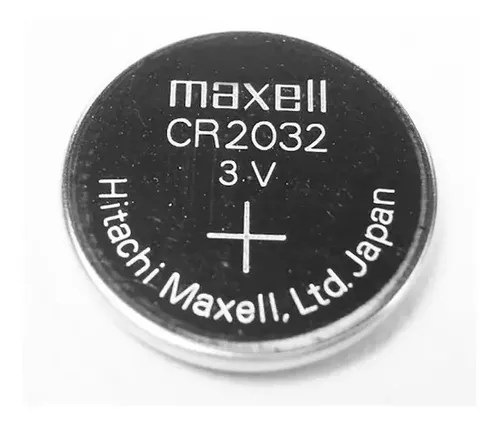

El nombre está formado por tres datos: la composición, el elemento activo de la pila, el diámetro y la altura de esta. Por ejemplo en una batería CR2032, el primer parámetro nos indica que es una batería hecha a base de litio, el segundo par de número nos indica que tiene 20mm de diámetro y los últimos dos números nos dice que tiene una altura de 3.2mm.
Aparte de este tipo de nombres también se pueden encontrar baterías del tipo SR516, las primeras dos letras indican que está compuesta por plata, con un diámetro de 5mm y 1.6mm de atura.
Estas dos formas son las más comunes, pueden encontrarse con otros tipos de nomenclaturas con más letras o sufijos, pero son para características o marcas específicas. Con la teoría de nomenclatura de arriba ya pueden identificar de manera general el tipo de pila que tienen enfrente.
Tipo de pilas de botón
Por la composición de las pilas estas pueden ser alcalinas, de litio, de óxido de plata y las de zinc-aire. Debido a que su composición es fundamental para el voltaje que entrega cada una, los voltajes que entregan cada una es distinta, la que entregan menos voltaje son las de zinc, luego están las alcalinas y el óxido de plata. Las que mayor tensión tienen son las que están compuestas por litio.
Pilas Alcalinas (LR)
Estas pilas cuentan con un voltaje de 1.5V. Pueden funcionar en condiciones de temperaturas extremas. Tienen una duración excepcional al ser comparadas con pilas de otras composiciones. Tienden a ser muy seguras, pero al momento que son completamente descargadas, si tienen que ser desechadas con ciertas consideraciones.
Las del tipo LR54, LR44 y LR43 tienen el mismo diámetro, 11.6mm; pero se diferencian en la altura que cada una tiene. Respectivamente tienen una altura de 3mm, 5.4mm y 4.2mm. Las LR41 son un poco más pequeñas con un diámetro de 7.9mm y 3.99mm de altura. Las más grandes son las LR9 y tienen un diámetro de 15.66mm y 5.99nmm de altura.
Pilas de Litio (CR y BR)
Este tipo de batería es con las que más familiarizado estoy por ser las que se utilizan para el CMOS en computadoras de escritorio y portátiles. Tienen un voltaje mayor que las alcalinas, con 3 voltios de tensión. Estas son las preferidas para aplicaciones de tipo intermitentes, tienen un rango de temperatura bastantes amplio y cuentan con una larga vida útil. Pueden ser de dos tipos de composiciones la CR de dióxido de Manganeso-Litio y la BR que son de mono fluoruro de policarbonato-litio.
Para montajes directos en PCB en algunos casos también se pueden encontrar las de pilas de cloruro de Tionilo-Litio (TL), que tiene un voltaje de 3.6 V y que tienen una vida útil de hasta 10 años si mostrar desgaste.
Pilas óxido de plata (SR)
Tiene un voltaje de 1.5 V por lo cual su duración es menor a las anteriores que hemos visto. Cuentan con una gran resistencia a vibraciones y tienden a resistir de manera sobresaliente las bajas temperaturas. También tienen una vida útil larga.
Este tipo de pilas puede ser encontrados en el mercado con nombres alternativos, por lo que en algunos casos no reconozcamos a alguna a simple vista. Los modelos SR42, SR43, SR44 y SR54, todas tienen un diámetro de 11.6mm y lo único que las diferencia entre sí es su altura.
Pilas de botón: aire zinc (P)
Este tipo de batería son populares porque son utilizadas para dar energía a un sin número de dispositivos de nuestro día a día. Su diseño cuenta con una pestaña de plástico que permite una instalación fácil. Entregan un voltaje de 1.4V. Los modelos para destacar son PR48, PR 41, PR44 y PR70. En tamaño la PR70 es la más pequeña, con un diámetro de 5.88mm y 3.6mm de altura. La de mayor diámetro es la PR44 con 11.6mm y una altura de 54.mm; los otros dos modelos tienen un diámetro 7.9mm.

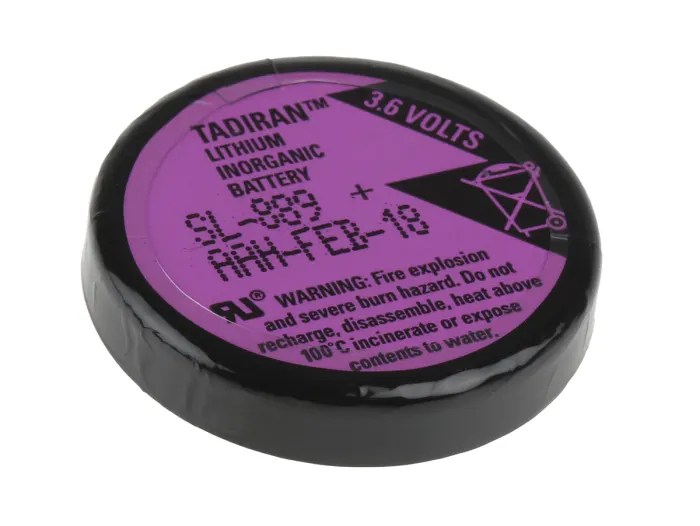

Pilas de Cloruro de tionilo-Litio Tadiran
Se utilizan en aplicaciones que requieran que la pila vaya soldada directamente en el PCB; como en medidores de electricidad o gas. Entregan una tensión de 3.6V; se utilizan solas por lo general y tienen una vida de hasta 10 años, debido a que tiene una descarga relativamente baja.
Conclusión
En esta entrada hemos cubierto prácticamente todas las generalidades que debemos saber sobre las pilas de botón. Como mencione antes, en nuestro hobby por lo general utilizamos las CR2032, ya que son las que se utilizan para el CMOS; bajo un uso “normal” de un PC, esta batería debería durar unos tres años, luego de esto se tiene que cambiar. En algunos modelos antiguos de motherboard, el socket de esta batería es un poco inaccesible cuando todo el equipo está montado y para hacer el cambio es posible que tengamos que retirar algunos componentes de nuestra PC para reemplazar esta pila. Para reemplazar la pila de una portátil en ocasiones tendremos que desoldar la pila anterior de una especie de paletas que la conecta a la motherboard.
Saludos a todos.-
