Hace un par de semanas me dí a la tarea de someter a una serie de pruebas un grupo de ventiladores de PC de 120mm. Estas pruebas tienen como objetivo el establecer el nivel de flujo de aire que cada ventilador mueve, así como el nivel de ruido que cada uno genera y las revoluciones por minuto que realmente alcanza. Esto nos servirá para poder contrastar los resultados de las pruebas con los parámetros que los fabricantes publican.
Una vez obtenida esta información también servirá para obtener una relación entre el nivel de ruido, medido en decibeles (dBA) y el volumen de aire (CFM), esto dará al usuario una idea más real de la capacidad de crear flujo de aire de un ventilador tomando en cuenta el nivel de ruido que genera.
Metodología de la pruebas
Para tomar las mediciones de cada una de las variables que pretendemos medir de cada uno de los ventiladores sometidos a este benchmark; primero ideamos una prueba por cada una de las variables que buscamos capturar. En esta caso serán tres tipos de prueba, realizas con los dispositivos necesarios para poder hacer una toma confiable, repetible y coherente con cada uno de nuestros ventiladores.
A continuación detallo en que consistió cada una de las pruebas a las que fue sometido cada uno de nuestros ventiladores para PC de 120mm.
Ventiladores de PC: Prueba de Flujo de Aire (CFM)
Se construyó un dispositivo con el cual se puede hacer una medición, casera, del flujo de aire que un ventilador mueve. El diseño de este dispositivo no es de mi autoría, sino que lo vi hace varios años en un sitio especializado de Hardware. Es un dispositivo bastante sencillo y, lo más importante, barato.
Para registrar los flujos de aire, se coloca el ventilador de 120mm que deseamos medir en el dispositivo, luego se mide el tiempo que tarda en llenar la bolsa del dispositivo. Se repite este procedimiento 10 veces, para lograr tomar una muestra de pruebas; esto con la idea de eliminar cualquier tipo de error humano que pudiera haber al momento de registrar el tiempo de llenado.

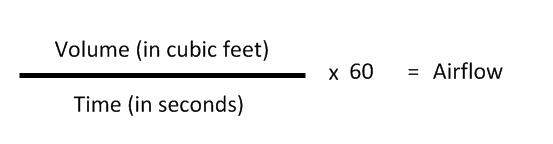

Al obtener está información, es vaciada en una hoja de cálculo, previamente diseñada para este fin, y se eliminan los dos datos extremos (el menor y el mayor), luego el volumen (en pies cúbicos) de la bolsa del dispositivo es dividido entre el tiempo promedio obtenido de cada ventilador y multiplicado por 60 para convertirlo en minutos.
Espero publicar una entrada para hablar más a detalle de la construcción, diseño y calibrado de este dispositivo.
Ventiladores de PC: Prueba de Nivel de Ruido (dBA)
Para medir los decibeles que un ventilador genera, recurrí a utilizar una aplicación de Android para celular y hacer las pruebas a la hora más silenciosa del día, en la madrugada, esto con el fin de lograr medir únicamente el nivel de ruido que el ventilador genera.
El micrófono del celular se colocó a 50cm de distancia del ventilador, de lado donde aspira aire, porque se determinó que a 50cm es una distancia bastante promedio a la que el usuario se sienta de la toma de aire principal de su equipo.
Se tomó el nivel de ruido promedio producido durante un minuto.
Ventiladores de PC: Prueba de Revoluciones por Minuto (RPM)
Las revoluciones por minuto fueron medidas a través de un PC, al cual se le instalaron los programas HWMonitor, para monitorear las RPM de los conectores de la Motherboard y el programa SpeedFan para asegurarnos que cada ventilador probado estuviera al 100% de sus revoluciones.
El ventilador fue asegurado por los lados en posición vertical y conectado directamente a la Motherboard. Se tomó el nivel máximo de RPM logrado durante un minuto.
En las pruebas de Flujo de Aire y Nivel de Ruido cada ventilador fue conectado directamente a la línea de 12v de una PSU, con un adaptador de Molex 4 pines a un conector Molex ‘kk’ de 3 pines. Sin ningún otro dispositivo que modificara el voltaje de alimentación de los ventiladores. Esto para garantizar que cada ventilador estuviera funcionando al máximo de sus RPM, generando el mayor flujo de aire posible así como también el mayor nivel de ruido.
Haciendo pruebas en mi estación de trabajo con diferentes nivel de ruido, un ventilador de PC que genera un nivel de ruido menor o igual que 25 dBA es casi inaudible, uno que produce entre 26 dBA y 30 dBA es audible pero no es molesto y uno que produce más de 31 dBA ya resulta molesto para el oído.
Indice de Eficiencia
Los parámetros CFM, dBA y RPM se obtuvieron como resultado de tratar la data obtenida en cada una de las pruebas descritas anteriormente.
Luego se dividieron los pies cúbicos por minuto (CFM) entre los decibeles (dBA) para determinar cuántos pies cúbicos por minuto mueve un ventilador por cada decibel que genera. Con este índice se puede comparar el nivel de eficiencia con que un ventilador produce flujo de aire respecto al ruido que genera.
Los Ventiladores
Para este ejercicio se tomaron únicamente ventiladores de 120mm, este ejercicio puede ser fácilmente replicado para ventiladores de diferentes tamaños, pero definitivamente los de 120mm son los más populares y fáciles de conseguir en nuestro mercado local.
La mayoría de los ventiladores seleccionados tienen diseños que favorecen la generación de flujo de aire; pero también fueron probados un par de ventiladores los cuales tienen un diseño que produce una mayor presión estática, para observar cómo se comporta el flujo de aire de estos.

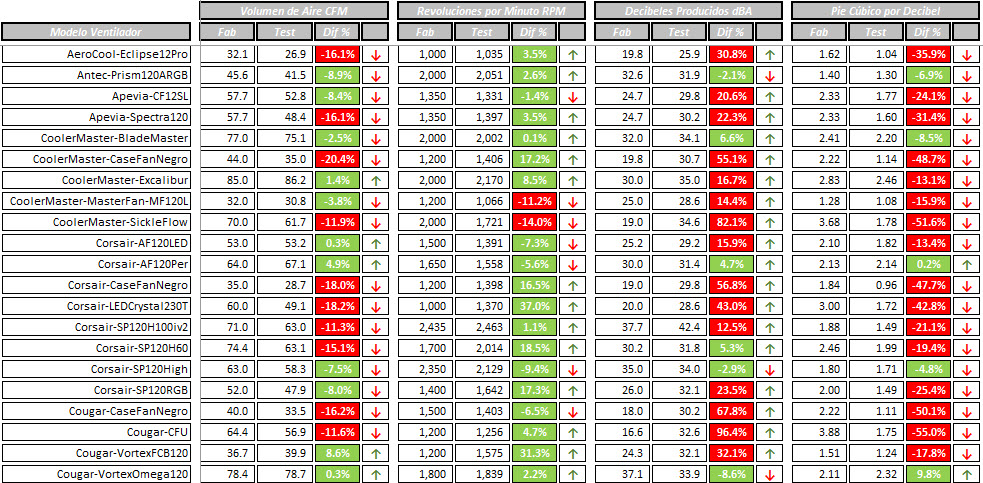

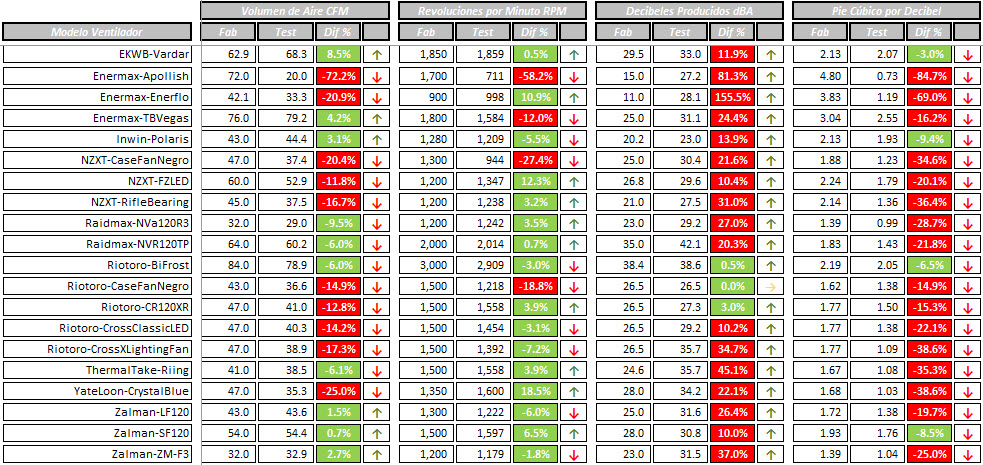

Tablero de Resultados
Conclusión
Luego de actualizar esta medición y sumar más modelos a la lista original he vuelto a crear el documento que contiene más detalles sobre la data arrojada por este ejercicio; para los que están interesado en ahondar un poco más en los datos finales.
Ha sido un ejercicio bastante largo, pero que dejó resultados que no me esperaba, por ejemplo se puede establecer que los ventiladores que están diseñados para altas presiones estáticas, también son eficientes para generar flujos de aire, aunque tienen un nivel de ruido superior. La mayoría de ventiladores que vienen incluidos en los Gabinetes, sino son parte de un modelo de ventilador en particular, entonces son bastantes deficientes.
Bueno espero que les sea de utilidad este ejercicio, cualquier duda o pregunta pueden utilizar el espacio para comentarios.
Saludos.-
