Vistazo: Kit Water Cooling EKWB

Primero que nada, hay que aclarar que este Kit Water Cooling EKWB trae todo lo necesario para armarnos un Loop de refrigeración líquida, con capacidad para refrigerar únicamente nuestro CPU, si más adelante queremos agregar un bloque a nuestra GPU, es completamente posible, pero habría que comprar por separado el bloque, los racores y la manguera necesaria. Por parte la bomba está más que sobrada para dos bloques.

En algunos sitios web o canales de Youtube especializados, se critica mucho este tipo de Kits, debido a que hacen todo el trabajo por el usuario y se lo ponen todo servido; estos sitios son del pensar, que para tener un Custom Loop es necesario que el usuario se involucre completamente en la elección de cada parte de su Loop, así de esta manera se ve obligado a investigar y aprender un poco más sobre el tema antes de gastar en cada parte necesaria para un Loop de refrigeración líquida.

Yo estoy de acuerdo parcialmente, ya que no todos tenemos la suerte de poder elegir cada parte en nuestros mercados locales y no todos tenemos la capacidad económica de importar cada pieza elegida independientemente para armar nuestro Loop; por tal motivo es que estoy Kits se vuelven más que idóneos, desde mi punto de vista, para países como el nuestro, en donde no tenemos mucha oferta (debido a la baja demanda) y necesitamos de este tipo de refrigeración por la condiciones climáticas del país.

Dejando esto de lado comencemos y veamos el Kit.

Paquete del Kit Water Cooling EKWB

Todo viene ordenado dentro de esta caja la cual cumple muy bien su propósito de cuidar los componentes en su interior. Dentro podemos encontrar: el radiador (según el tamaño del Kit que hayamos comprado), la bomba/reservorio, 2 metros de tubo plástico (según el modelo que hayamos comprado puede ser transparente o negro), 2 ó 3 ventiladores de 120mm (depende también del modelo del Kit), el componente anticorrosivo para mezclar con agua destilada, los brackets para todos los socket compatibles, el bloque del CPU, un conector de 24-pines que viene con puente para poder hacer las pruebas, un adaptador para alimentar la bomba mientras se hacen las pruebas y 6 racores de presión para manguera flexible.

Además de esto para armar nuestro Loop, solo necesitaremos un destornillador de cruz, agua destilada, un recipiente graduado para hacer las mezcla exacta de agua y el agente anti corrosión que viene en el Kit y una tijera para cortar las piezas de manguera necesarias.

Radiador

Las dimensiones tanto de largo como de grosor de este varían según el modelo se adquirido. En este caso estamos trabajando con L240, por lo tanto tendremos un radiador de 240mm, con espacio para 2 ventiladores de 120mm. Y por lo tanto las mangueras de este Kit serán negras.

Definitivamente se puede decir que este radiador está bien construido y que han pensado en todo, supongo que es la marca que está detrás la que hace la diferencia, en cada punto de anclaje hay más que suficiente espacio para que los tornillos entren por completo y aún quede suficiente espacio para evitar que sin querer un tornillo perforé los filamentos del radiador.

El radiador viene con sus tapones en los agujeros para los racores y trae todo los tornillos necesarios para poder montarlo donde mejor le convenga al usuario. La instalación no da ningún problema, sobre todo si han tomado la medidas y/o si el usuario tiene un Mid Tower.

No creo poder encontrar nada negativo en este radiador, el diseño es normal y se nota que hará su trabajo sin problemas, sobre todo si se utilizan ventiladores con alta presión estática.

Bloque CPU

El bloque viene protegido por una pegatina, de la parte inferior para no sufrir ningún tipo de daño en la superficie que está de cara al CPU. El diseño es simple pero funcional, con dos agujeros sobre la parte superior del bloque, el más cercano al centro es por donde entrará el líquido y el que está más cercano hacia uno de los bordes es por donde el líquido abandonará el bloque.

La construcción es excelente y viene con todos los brackets necesarios para su debida instalación en cualquier tipo de socket que sea compatible con este Kit. Mientras lo instalaba no encontré ningún tipo de problema, la verdad es que el diseño hacen que la instalación no presente mayor problema.

Bomba / Reservorio

El reservorio es pequeño lo cual lo hace excelente para los usuarios  que tienen Cases tamaño “Mid Tower”, ya que no pasaran problema para encontrarle lugar. Yo personalmente lo coloque el piso del Case directamente, tuve que recortar una parte de la tapadera de la PSU, pero al final siento que quedo bien ubicado.

El reservorio tiene incorporada la bomba que hará circular el líquido por todo el sistema, viene con sus dos agujeros para conectar los racores, por uno evacua el líquido y por el otro recibe nuevamente el líquido.

En el interior tiene un pieza de acrílico la cual vienen con el logo de la empresa perforada, esto lo a hacen con la intención de evitar que se forme un vórtice al interior del reservorio; esto suele pasar por la turbulencia que la bomba genera y por el diseño en forma de cilindro del reservorio.

El reservorio viene con uno soportes metálicos incluidos, los cuales sirven para fijarlo sobre alguna superficie; en mi caso yo atornille dicho soporte al suelo del Case para fijarlo y quedó excelente. Este soporte tiene la medidas exactas para poder ser instalado en un espacio designado para ventiladores de 120mm. Los agujeros se alinean perfectamente con los espacios para ventiladores de este tamaño.

La construcción del reservorio es de excelente calidad. En la base del reservorio está la bomba con sus respectivos agujeros para la entrada y salida del líquido.

Mangueras

Las mangueras de este Kit en particular son opacas, de color negro, fabricadas en hule y de paredes gruesas. La razón por la cual instale este Kit en vez del Kit slim, fue primero que nada debido a que el radiador de este es un poco más grueso, pero también las mangueras están en teoría diseñadas para evitar la evaporación prematura del líquido, de hecho este Kit está pensado para estaciones de trabajo las cuales requieren menos mantenimiento que un equipo personal; eso era lo justo que yo estaba buscando, ya que no cuento con mucho tiempo para hacer mantenimientos.

El kit  viene con 2 metros de manguera, los cuales son suficiente para una instalación, pero mejor pensar y medir  bien dos veces y cortar solo una, ya que si bien es cierto que la pieza de manguera es más que suficiente para una instalación, tampoco viene tanta, sobre todo si se tiene un Case grande.

En el apartado de las manguera, no hay más que decir, que harán su trabajo sin problemas y espero que verdaderamente estas mangueras opacas eviten la evaporación del líquido en buena medida, ya que las transparentes hubieran quedado mucho más estéticas.

Instalación Kit Water Cooling EKWB

Quizás la parte más importante del proceso de instalación de este tipo de Kit es decidir cómo quedarán dispuestas las partes del sistema de enfriamiento dentro del Case. Esto debido a que una vez se sabe esto, es más fácil medir cada tramo de manguera que necesitaremos cortar para poder armar nuestro Kit.

Yo personalmente instale este kit, en un Case Cougar Panzer Max, que es un Case Full Tower, que tiene suficiente espacio interno como para acomodar todas las partes de este sistema sin ningún problema.

Primero que nada decidí que el radiador de 240mm quedará instalado en la parte frontal del Case, en una configuración Push/Pull, aunque para esto un par de los ventiladores quedaría completamente fuera del case y se necesitaría un Modding en la reja frontal; luego justo al lado del radiador estaría el reservorio/bomba, fijado directamente en el suelo del Case, esto para tenerlo cerca del radiador y en un punto fácil de fijar. Para poder lograr esto tuve que modificar la pieza que cubre la fuente de poder y así lograr darle espacio a la bomba justo al frente del case, pero dejar la PSU siempre cubierta en su totalidad.

Desde este punto la bomba tendría que enviar el líquido hasta el bloque del CPU y luego al radiador, pero este tipo de bombas tienen la fuerza suficiente para este tipo de trabajos, así que no tengan miedo de hacer configuraciones de este tipo, que la bomba siempre responderá.

Una vez con esto decidido ya fue bastante fácil, se atornillan los racores (fittings) a cada componente, luego de verificar que está bien sellado se toman la medidas finales y se cortan los tramos de manguera; para finalmente colocar en cada racor las mangueras a presión y luego rematarlas con el anillo de rosca que viene con el Kit.

Una de las cosas que cabe destacar, es que yo solo había armado sistemas modificados, es decir, como el caso del H80i que modifique y del H60, en los cuales una vez la manguera está empotrada en el racor es muy difícil de retirar y de hecho hay que calentar cada manguera con una pistola de calor o agua caliente para que esta se suavice y logre entrar en el racor por completo. Pero en el caso de este kit, no es necesario calentar ni nada, con una presión bastante aceptable se logran colocar todas las manguera y si se necesita hacer un cambio o ajuste es fácil quitarlas de los racores para rectificar, personalmente esto me pareció toda una maravilla.

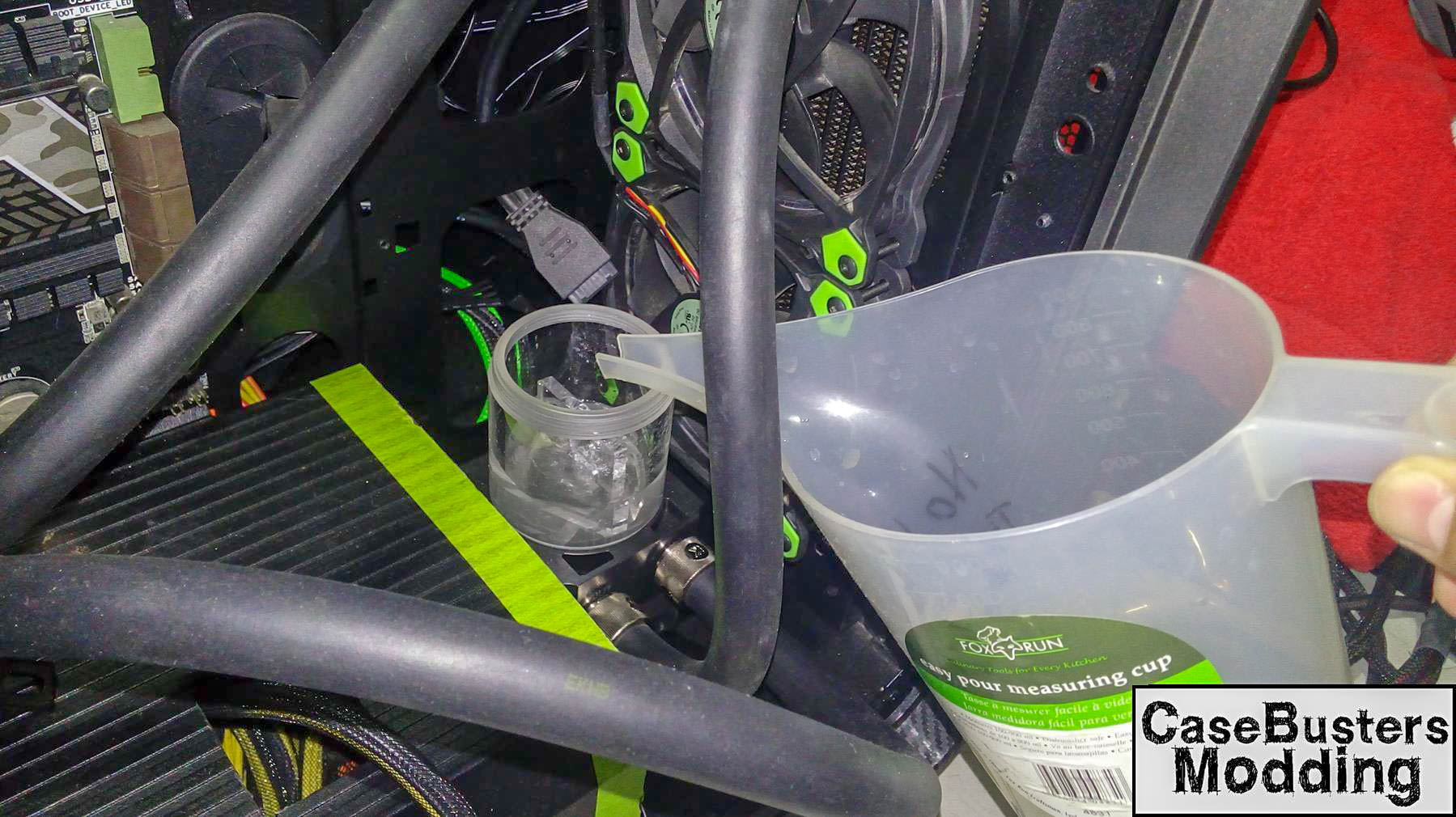

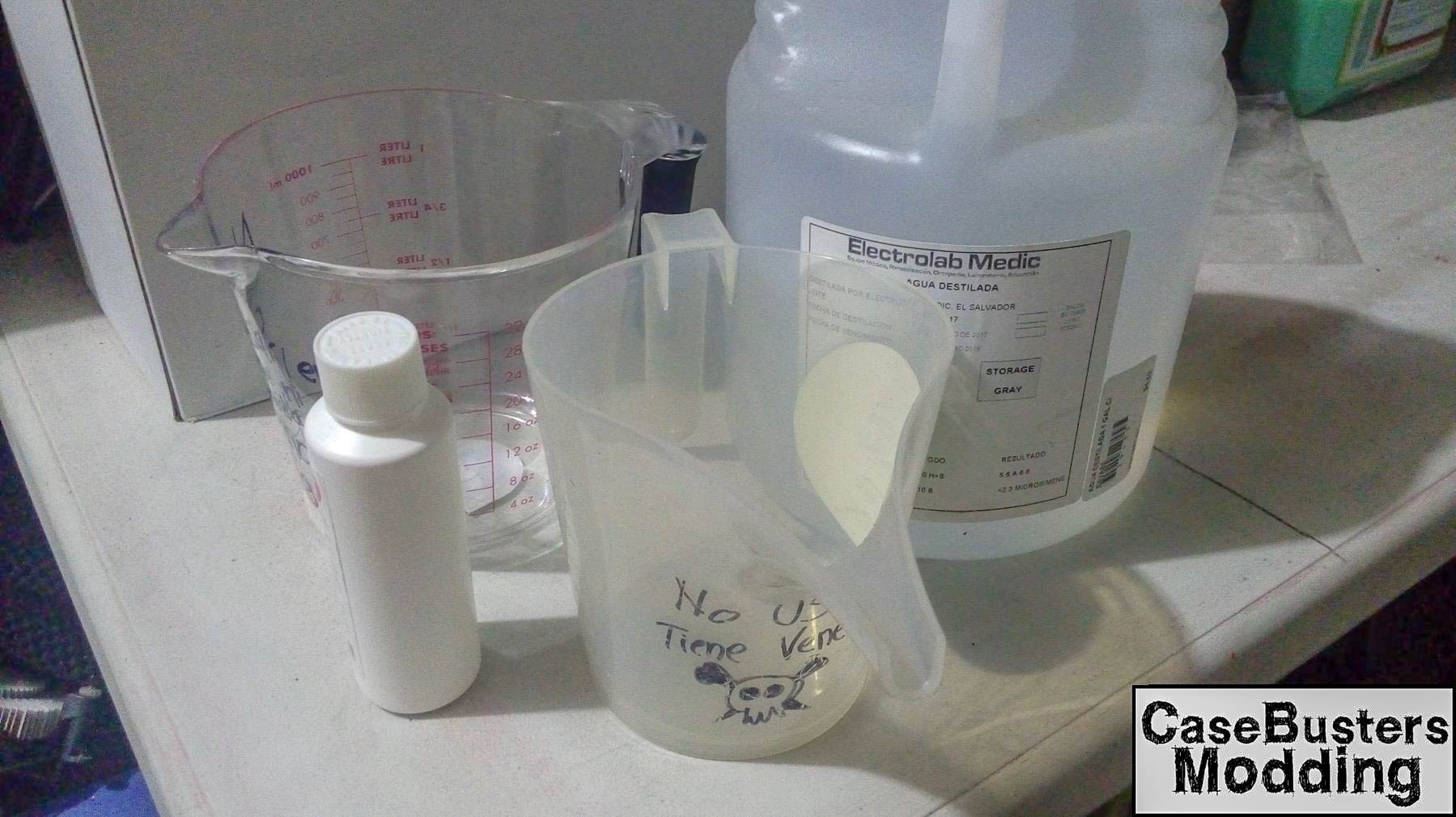

Luego de haberlo armado según las recomendaciones del fabricante, hice la mezcla del líquido anticorrosivo y agua destilada en las proporciones las cuales vienen en la instrucciones del Kit, para el llenado utilice recipientes básicos, nada de cosas sofisticadas. Una parte a la que yo le tenía un poco de miedo era a la depuración de la burbujas del sistema, pero en realidad la fuerza de la bomba es tal que con solo dejar corriendo la bomba y estar pendientes que el reservorio no se quede vació es más que suficiente para que el mismo sistema saque todo el aire que puede llegarse a acumular.

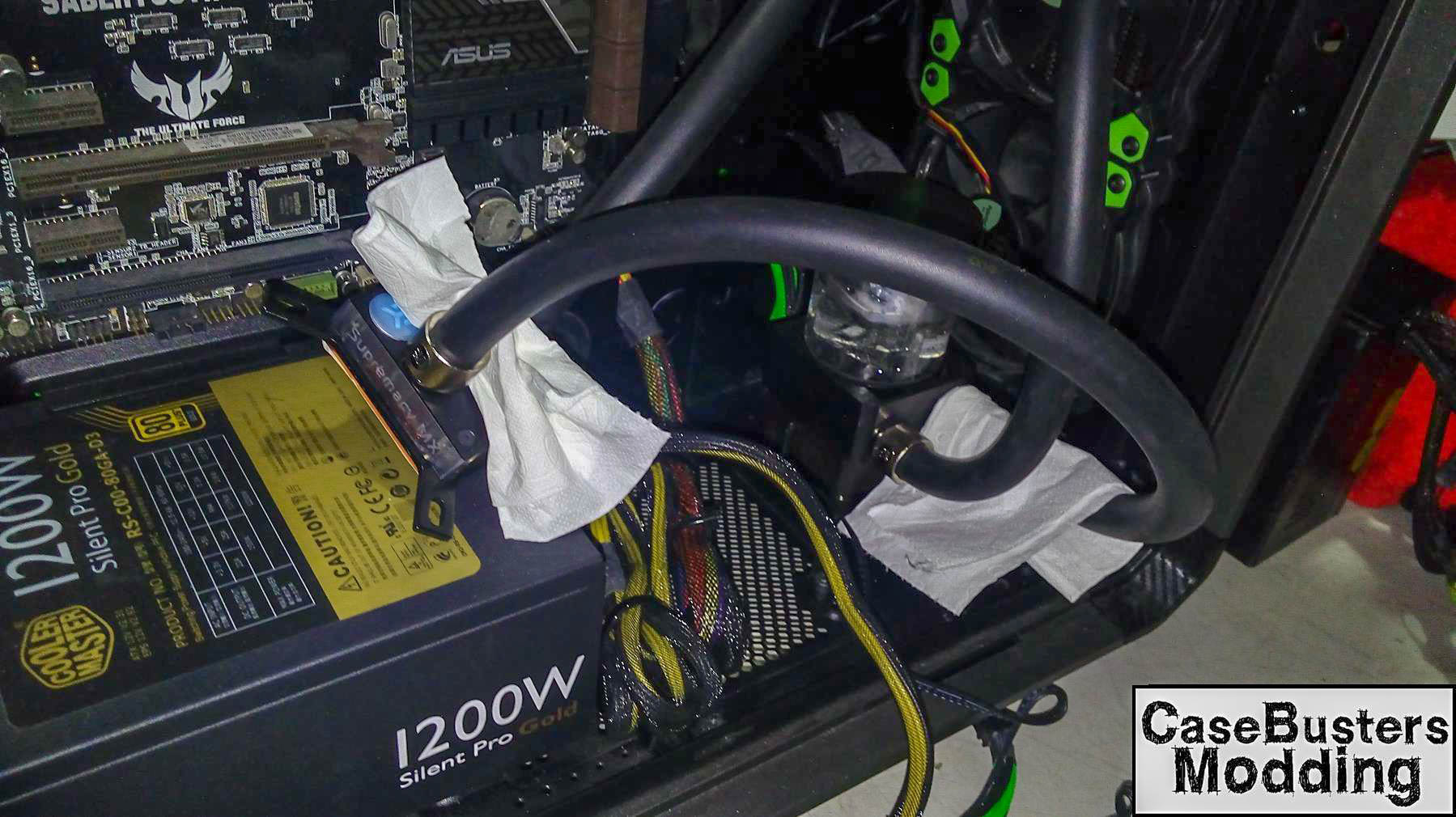

Luego de haber llenado todo el sistema, esté quedó corriendo durante 24 ininterrumpidas para probar que no hubieran filtraciones por ningún lado; cada parte de este kit es extremadamente segura, siento que la únicamente forma que hubiera una filtración es que se colocara mal un empaque en forma de “O” y/o que hubiera un desperfecto de fábrica demasiado extremo en alguna parte, pero esta sería detectada a simple vista fácilmente.

Luego de la pruebas no hubo mayor problema, ya quedo listo para entrar en batalla.

Conclusiones

La instalación y armado de este kit fue mucho más fácil de lo que pensé; de hecho lo más difícil fue decidir la disposición interna de cada una de las partes y hacer el respectivo espacio para estas, luego de esto todo fue bastante vertical y rápido.

El sistema de enfriamiento funciona a la perfección, mantiene mi CPU a una temperatura de 38°C – 42°C aún en la hora de más calor mientras está con carga de trabajo normal. Y cuando le he hecho pruebas de estrés con cargas del 100% no ha pasado de 55°C, con una temperatura ambiente de 32°C. El CPU es un Intel Core i7 8700k.

Verdaderamente puedo recomendar fácilmente este tipo de productos, tienen una excelente relación de precio/calidad y definitivamente es una excelente forma de iniciarse en la refrigeración líquida, ya que tiene todo lo necesario para armar una buen refrigeración, pero sin necesidad de elegir todas las partes por separado; de esta manera el usuario se puede concentrar únicamente en armar su sistema sabiendo que todas las piezas son compatibles entre sí.

Saludos.-
