Refrigeración PC por Aire

Actualmente es muy común que los usuarios confíen la disipación de calor de su procesador a un sistema AIO o se instale una refrigeración líquida personalizada. Esto se debe a que los AIO han evolucionado de manera diametral y por un precio bastante accesible se puede obtener un disipador de excelente calidad. Pero aún con un disipador para CPU por agua, siempre es necesario tener una buena ventilación de nuestro gabinete, por lo tanto, de una manera u otra necesitamos saber de refrigeración PC por aire.

Aquí tocamos las generalidades que hay que conocer al momento de diseñar el flujo de aire interno de nuestro gabinete.

Generalidades de la refrigeración PC por aire

Para diseñar el flujo de aire interno de un gabinete no es necesario ser un experto en termodinámica, solo se deben saber algunos conceptos básicos y luego aplicarlos a la situación particular de cada uno.

Lo primero y más importante es saber que el aire caliente es más liviano que el aire frío y por lo tanto siempre tendrá que subir de forma natural. Por lo tanto, el calor generado por nuestro PC, calentará el aire a su alrededor y este buscará subir. Debemos utilizar esto a nuestro favor al momento de diseñar el flujo interno de nuestro gabinete.

Flujo interno de la refrigeración PC por aire

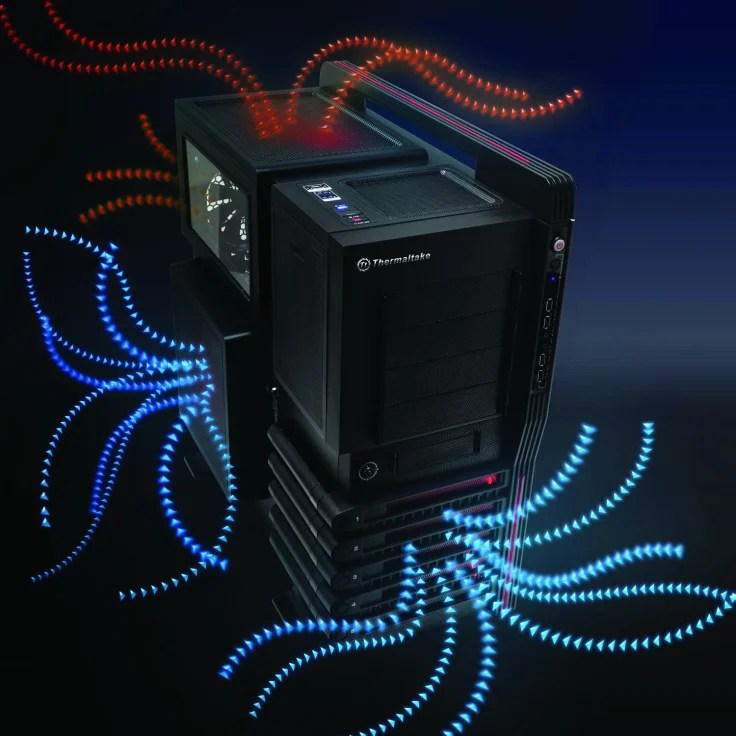

Lo primero es asegurarnos que el aire que metamos al PC este lo más frío posible y que el aire que se va calentando por estar en contacto con los componentes de nuestro sistema, se le dirija hacia el exterior de nuestro gabinete aprovechando su movimiento natural, sin forzarlo para evitar turbulencias y que esto haga que permanezca más tiempo del necesario dentro del gabinete.

Lo más recomendable es colocar un ventilador en la parte frontal y baja del case, lo más grande posible que esté tomando el aire fresco del exterior del gabinete. Y poner en la parte trasera y arriba del case otro ventilador que esté extrayendo el aire caliente; también es recomendable poner un ventilador en el techo del case. La anterior es la configuración o diseño ‘tradicional’ para refrigerar un gabinete, pero puede haber diferentes configuraciones, sobre todo en gabinetes que tengan diseños que salgan de lo común, como por ejemplo los gabinetes que permiten instalar el sistema en formato BTX.

Lo importante al diseñar el flujo es respetar que el aire caliente tiende a subir y que el aire frío siempre estará en los niveles más bajos o cercanos al suelo. Por lo general la mayoría de gabinetes ya vienen con las posiciones de fábrica donde anclar los ventiladores, lo importante es saber cómo montarlos.

Si hay puntos muy focalizados de calor se puede echar mano de otros dispositivos de extracción como blowers o cosas así. La clave es disipar el calor de la gráfica y del CPU de forma rápida.

Según la cantidad de ventiladores instalados y la función que cumplen de introducir o sacar aire del gabinete. Se pueden dar diferentes tipos de presiones de aire internas. Esta puede ser:

• Presión Positiva: Cuando hay más ventiladores introduciendo aire que expulsándolo en un gabinete; como efecto de esto el aire interno saldrá por los agujeros y rejillas del case, debido a las diferencias de presión entre el exterior del gabinete y el interior.
• Presión Negativa: En este caso se presenta el escenario contrario a una presión positiva, hay más ventiladores expulsando el aire caliente del Case que metiendo aire fresco al mismo. El efecto será, al contrario, el aire externo será forzado a entrar por los agujeros que el case tenga.
• Presión Neutra: Es el equilibrio, ventiladores de similares capacidades están introduciendo y extrayendo aire en igual volumen.

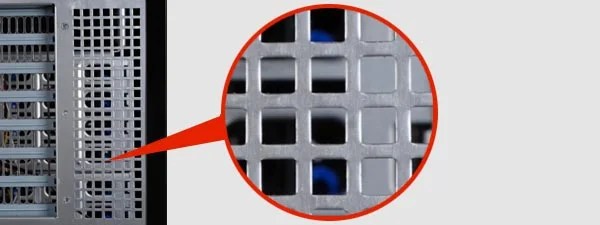

La mayor diferencia entre los diferentes tipos de presiones, es en la forma que se comportan las rejillas y demás agujeros de ventilación con las que viene equipado un gabinete. En un caso se comportará como vías de salida de aire y en otras como entradas.

También afecta con la cantidad de polvo que entrará regularmente al case. Debido a la presión interna dentro del case hará que los agujeros de ventilación sean entradas de aire y también de polvo o bien salidas de aire; cuando es presión positiva se puede colocar filtros contra el polvo en las entradas. Hay que tener especial cuidado en cuanto al orden de los cables para que estos no se hagan ‘manojos’ dentro del Case e impidan la correcta circulación del interno. Es necesario tener una administración de cables internos lo mejor posible que libere las vías de circulación y que esté acorde al flujo ‘normal’ del interior de un case.

Limpieza interior del PC

La higiene dentro del PC es importante para que la refrigeración por aire sea lo más eficiente posible. Porque por lo general los ventiladores que están encargados de meter aire fresco al case, de tanto tiempo estar en uso, sus filtros se bloquean y sus aspas se llenan de polvo y empujan menos aire; y por último en los filamentos de los disipadores del CPU se acumula mayor cantidad de polvo evitando que el aire entre en contacto directo con el filamento y no se da un correcto intercambio de calor.

Conclusión

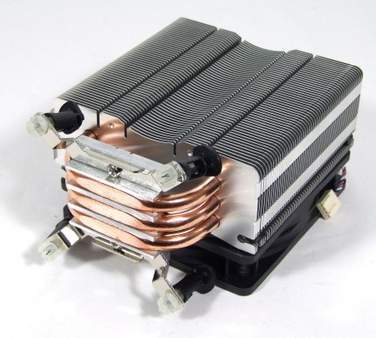

Algunas consideraciones finales que se deben tener son, que los ventiladores vienen con los CPU ‘boxed’, tanto de AMD como de Intel, por lo general no sirven; a menos que sean de las líneas de alto rendimiento de cada marca. Por lo tanto, en la medida de lo posible es imperativo el conseguir un buen CPU Cooler, hay una amplia gama de disipadores para CPU que se puede escoger. Todo dependerá del socket de nuestro sistema y de nuestro presupuesto destinado para esto.

Otra recomendación que les puedo hacer es no abrir la lámina lateral del Case, mucha gente hace esto pensando que de esta manera se tendrá un buen rendimiento en cuanto a temperaturas del sistema. Pero en realidad lo que hacen es romper el flujo de aire interno y se pierde prácticamente toda la capacidad de disipación por aire que se ha logrado ganar con nuestros ventiladores.

En la refrigeración por aire, el elegir un buen case es al menos el 70% de tener éxito. Se tiene que elegir un case que permita la creación interna de un buen flujo de aire, así como del correcto ordenamiento de los cables internos, para que el flujo no se vea entorpecido. Al mismo tiempo el case debe tener espacio para colocar ventiladores en los lugares claves para crear un buen flujo y del mayor tamaño posible.

Si se tiene un gabinete en el cual la PSU debe ser instalada en la parte baja, hay que colocar el ventilador viendo hacia abajo, la mayoría de cases con esta disposición de PSU tienen una reja para que respire por la parte de abajo del case.

Por último, igual que todo lo demás, prueben con diferentes tipos de ventiladores, en diferentes configuraciones y vean cómo se comportan las temperaturas y los niveles de ruido de su sistema.

Saludos a todos.-
