Interruptor LED de 3 Pestañas

Hace un par de años adquirí varios de estos interruptores que vienen de fábrica con un LED en su interior. La idea es que cuando el interruptor se presiona, el LED interior se enciende para indicar que está en posición de cerrado; de ahí su nombre: interruptor LED.

En ese momento me fue un poco difícil descifrar la manera correcta de conectar este tipo de interruptores, para poder aprovechar el LED con el que vienen; se me hizo difícil tanto por los pocos conocimientos de electrónica que tenía en aquel momento, como por la falta de documentación que existía en ese momento en la web. Por lo tanto me dispongo a hacer mi propia ‘guía’ de como conectar un interruptor como este, por si alguien anda tan perdido como yo hace algunos años. Aunque sé que ahora hay mucha más información en la web, una guía más no hará daño a nadie.

El interruptor LED

El LED del interruptor que yo tengo se alimenta con 12 voltios, algo a tener en cuenta al momento de hacer la instalación; como yo alimentaré el circuito con una PSU de PC, pues utilizaré la línea de 12v y listo.

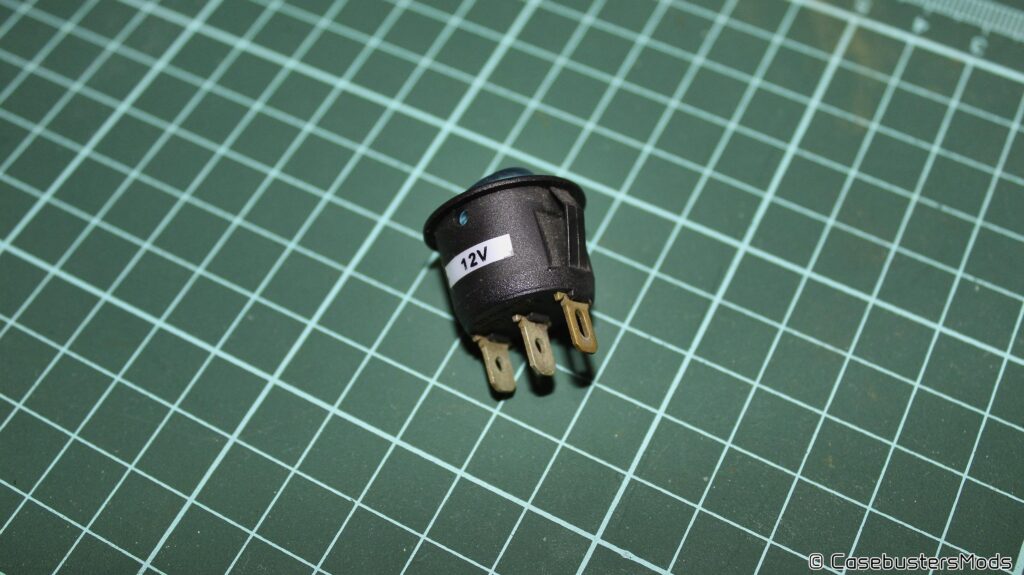

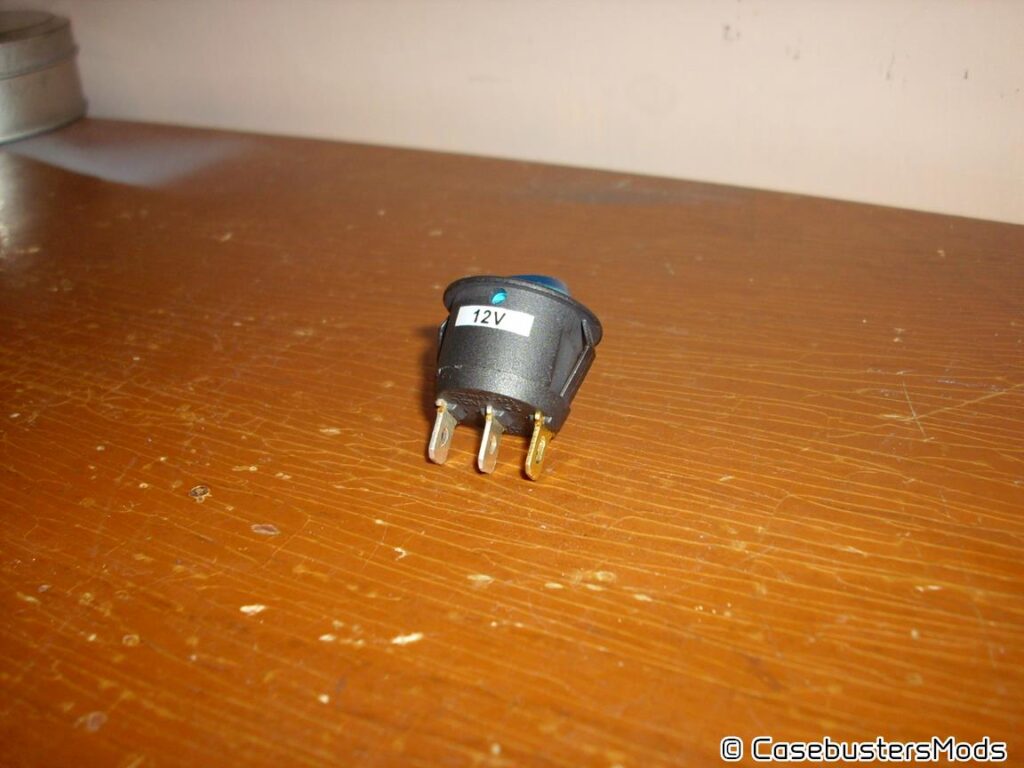

Este tipo de interruptores vienen con 3 pestañas, dos de color metálicas y una de color dorado. Al observar con detenimiento se puede observar que el diseño de la pestaña dorada es diferente a las dos metálicas. Esta pestaña dorada es la que alimenta el LED interior.

Conexión del interruptor LED

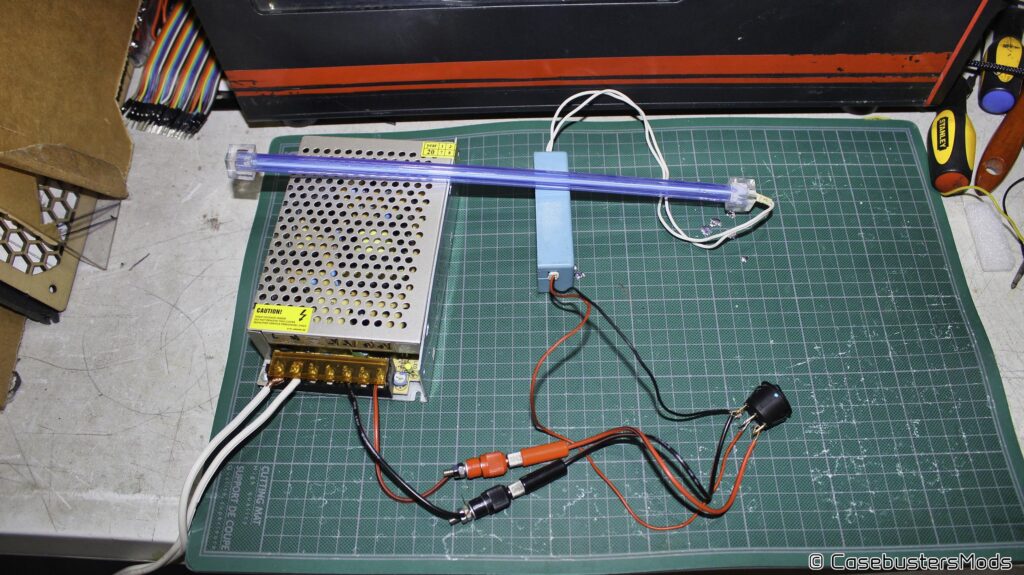

Para lograr que el LED interior se encienda cuando el interruptor esté en posición de ‘cerrado’, debemos conectar en la pestaña dorada el cable de ‘tierra’ o masa, la cual tiene que ir conectada tanto al aparato o aplicación que deseamos alimentar, como a la masa de la fuente de alimentación. Para que quede más claro puede ver el diagrama más abajo. En la pestaña del medio debe ir el cable de carga del aparato que deseamos alimentar y en la pestaña externa metálica el cable de carga de nuestra fuente de alimentación.

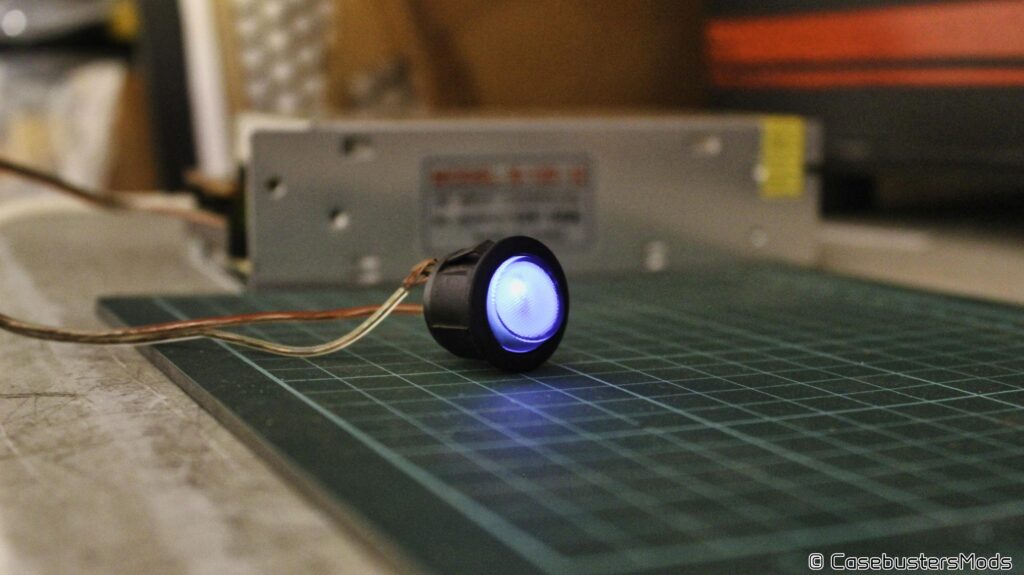

Cuando el interruptor cierre el circuito automáticamente se encenderá el LED interior, produciendo una señal visual que indica la posición del interruptor.

Conclusión

Hasta aquí con esta pequeña guía para conectar un interruptor con LED de 3 pestañas. Este pequeño dispositivo es bastante útil para situaciones en las cuales se necesita tener una señal visual para saber que un aparato/maquinaria está operando.

Como último comentario tengo que mencionar, que al menos los interruptores con los que yo trabaje, al tener el LED encendido, la parte superior del interruptor se pone bastante caliente. Hay que tener en cuenta que entre más tiempo el interruptor pase con su LED encendido, más tiempo estará caliente. No sé hasta qué punto el interruptor puede aguantar la alta temperatura, pero me imagino que luego de un par de minutos/horas es posible que el LED interior se queme.

Saludos.-
