Dispositivo para Medir Flujo de Aire

Este dispositivo, en particular, fue diseñado para medir flujo de aire que mueve un ventilador de PC de 120mm. Si se quisiera probar otro tamaño de ventiladores, se puede hacer una pequeña modificación al agujero, donde se sujeta el ventilador, para que se adapte al tamaño deseado.

Este dispositivo es bastante sencillo y nos proporciona una buena idea del volumen de aire que un ventilador puede llegar a mover.  Aunque en las mediciones que yo realice siempre agregue un margen del 10% de error permitido. Es decir, toda medición que yo tome con este dispositivo, si esta se desviaba en un 10% más o menos, de la especificación técnica proporcionada por el fabricante, tomaba está última como correcta.

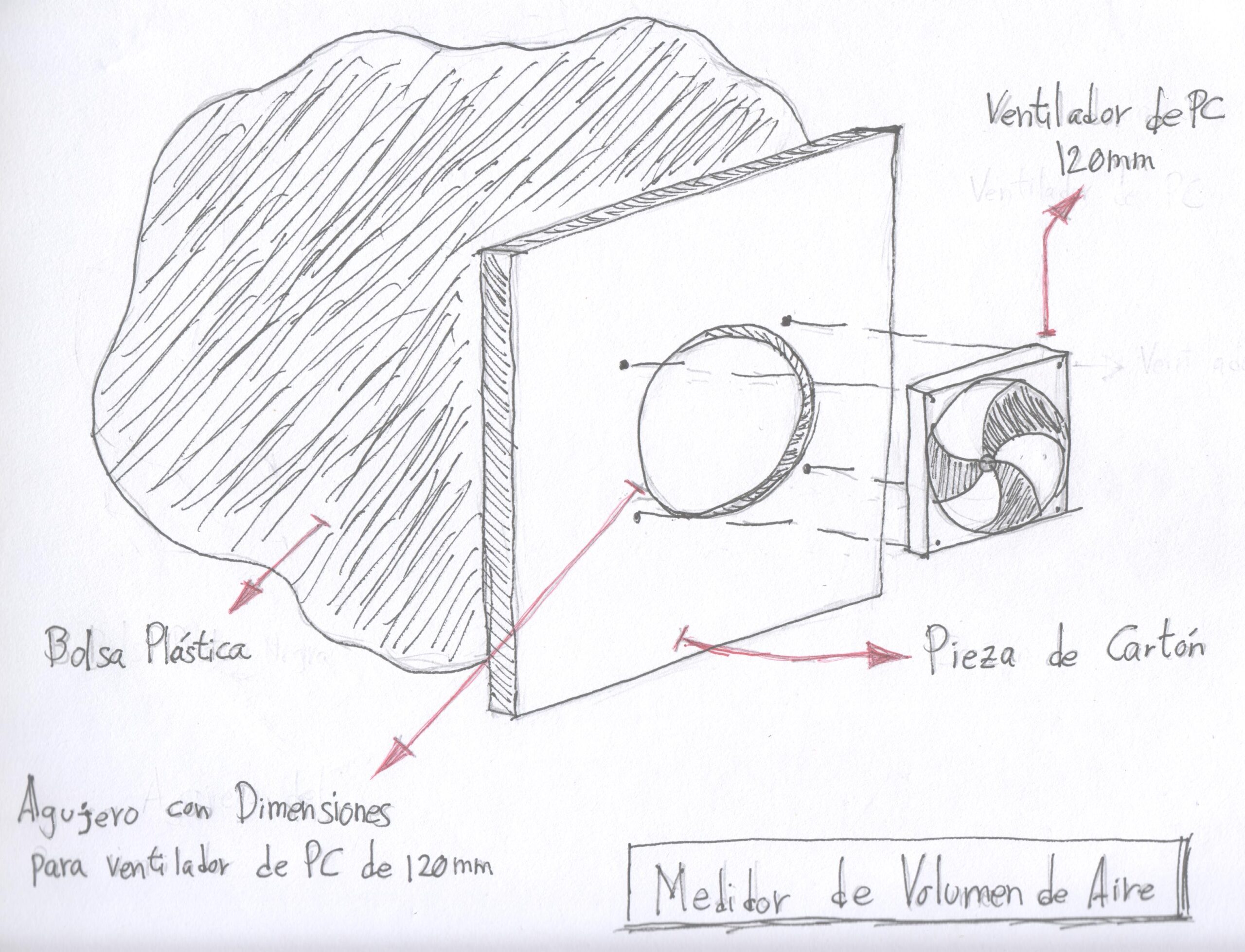

Materiales para medir flujo de aire

Los materiales que utilice para este dispositivo son fáciles de encontrar y de bajo costo. Aquí la lista:

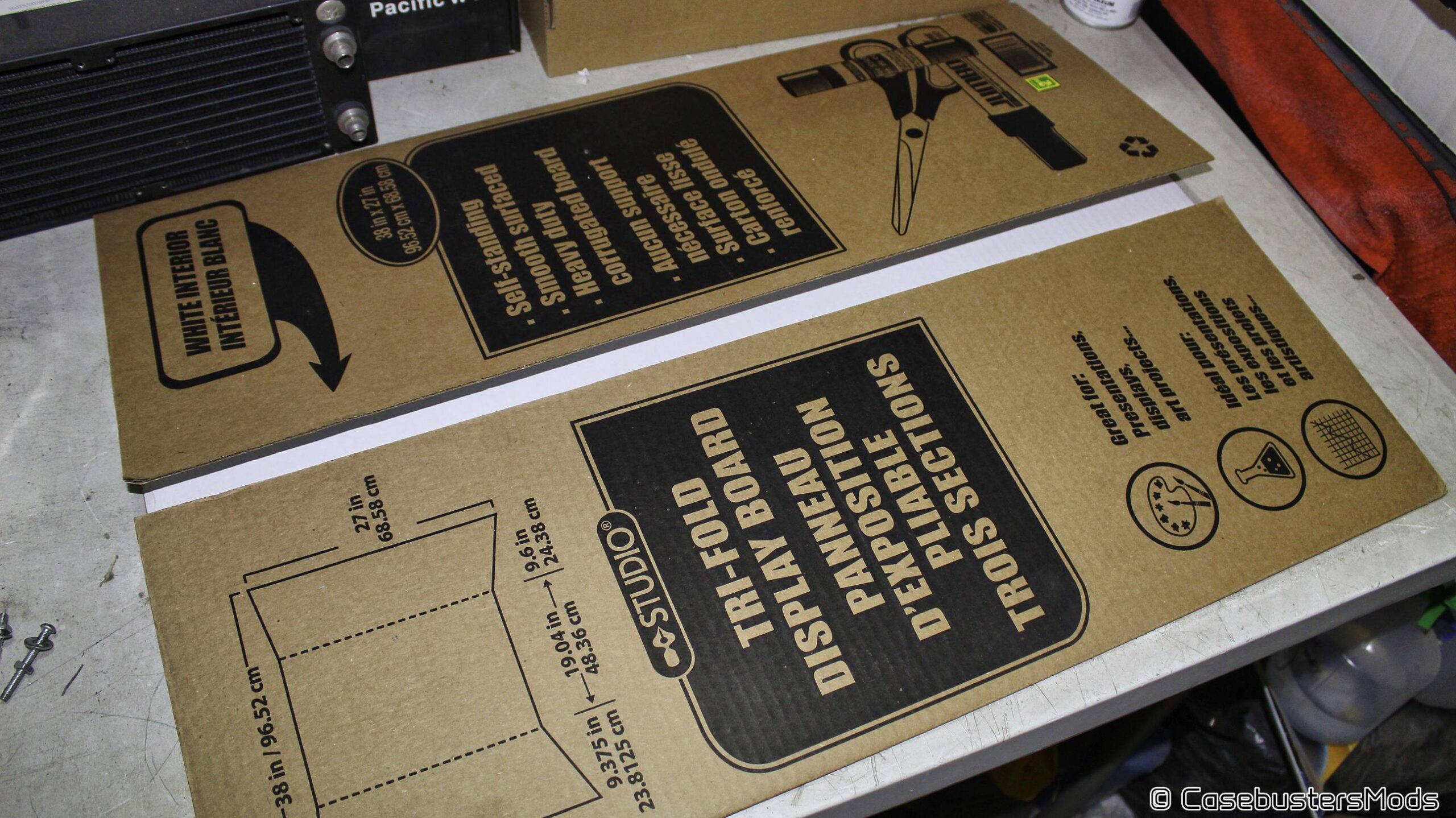

• Una pieza de cartón de tamaño mediano. El tamaño de decisión de ustedes, pero con un cartón del tamaño de una caja para pizza grande, se puede construir fácilmente este dispositivo. Aunque pueden utilizar otro tipo de material, les recomiendo el cartón porque es liviano, barato y fácil de perforar.
• Una bolsa plástica de volumen conocido. Puede ser cualquier tipo de bolsa, pero las que son para basura son perfectas para este propósito, debido a que la mayoría de fabricantes ponen la capacidad que tienen y esto facilita mucho al momento de hacer los cálculos.
• Un par de tornillos largos con sus arandelas y tuercas respectivas. Esto para sostener de una mejor manera el ventilador que será sometido a la medición.
• Algún tipo de cinta adhesiva. Yo utilice cinta de enmascarar porque es lo que tenía a la mano y no incurría en ningún gasto extra.
• Un plumon o marcador tipo ‘Sharpie’. Para marcar donde vamos a hacer los agujeros para el ventilador y sus respectivos tornillos.

Los precios de los materiales son verdaderamente bajos, aún si tiene que comprar el paquete de bolsas (difícilmente encontraran alguien que les venda únicamente una bolsa) todo el dispositivo puede ser construido por menos de USD 5.0

Construcción del medidor de flujo de aire

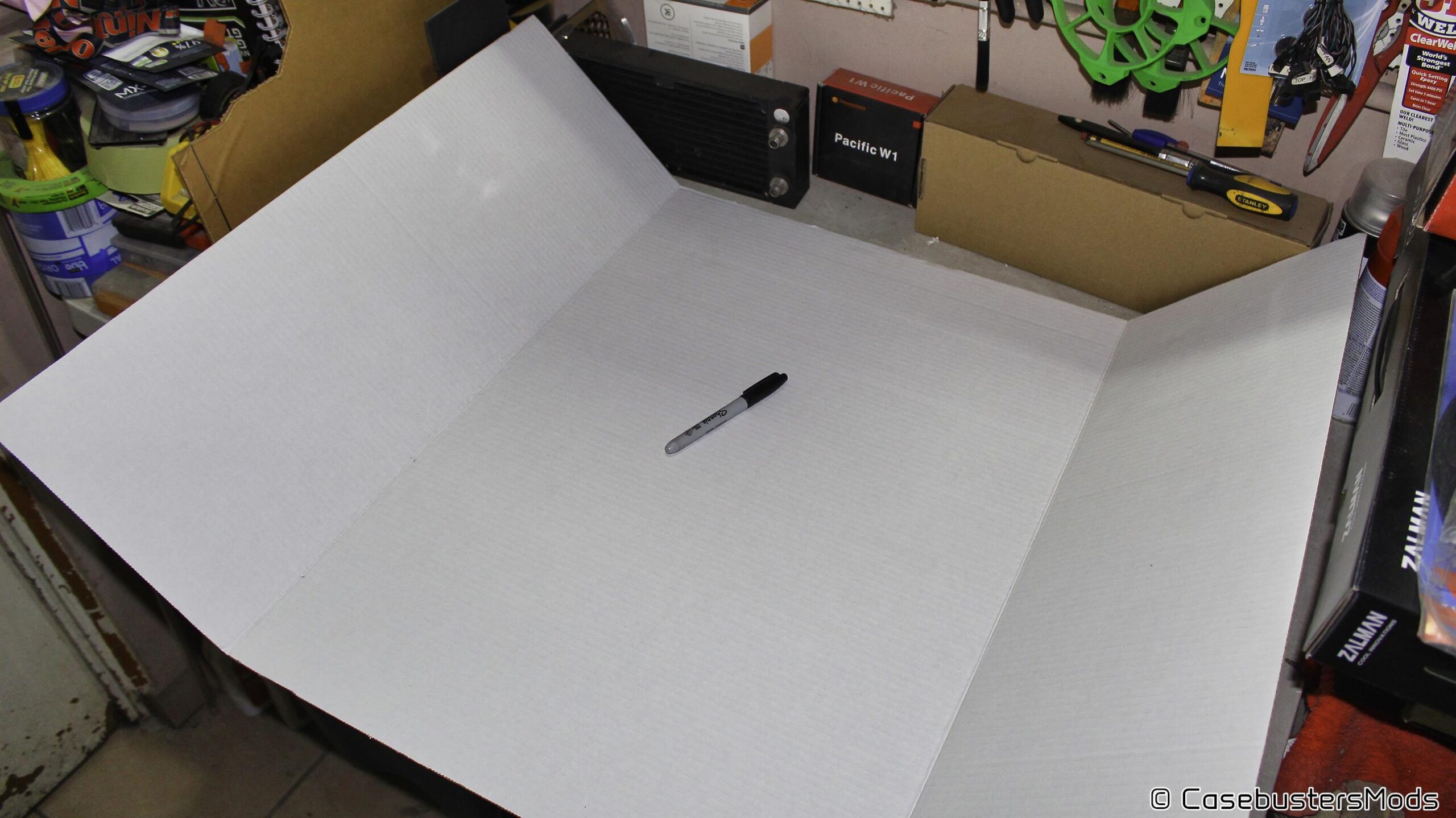

Tomamos nuestra pieza de cartón y medimos donde haremos el agujero. El agujero debe quedar lo más centrado en la pieza, para que tengamos suficiente espacio donde ‘pegar’ nuestra bolsa y que esta cubra por completo la boca del agujero.

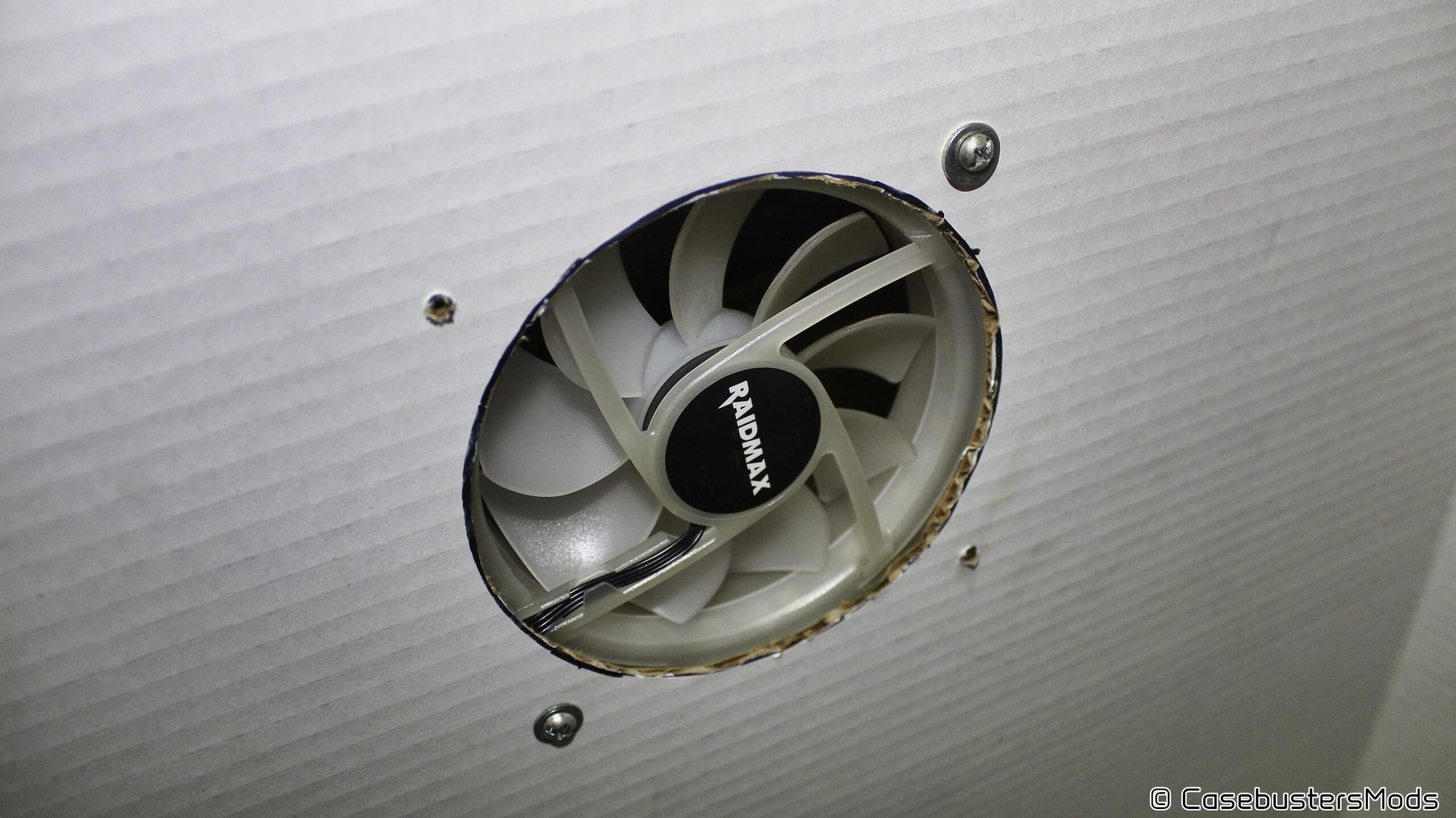

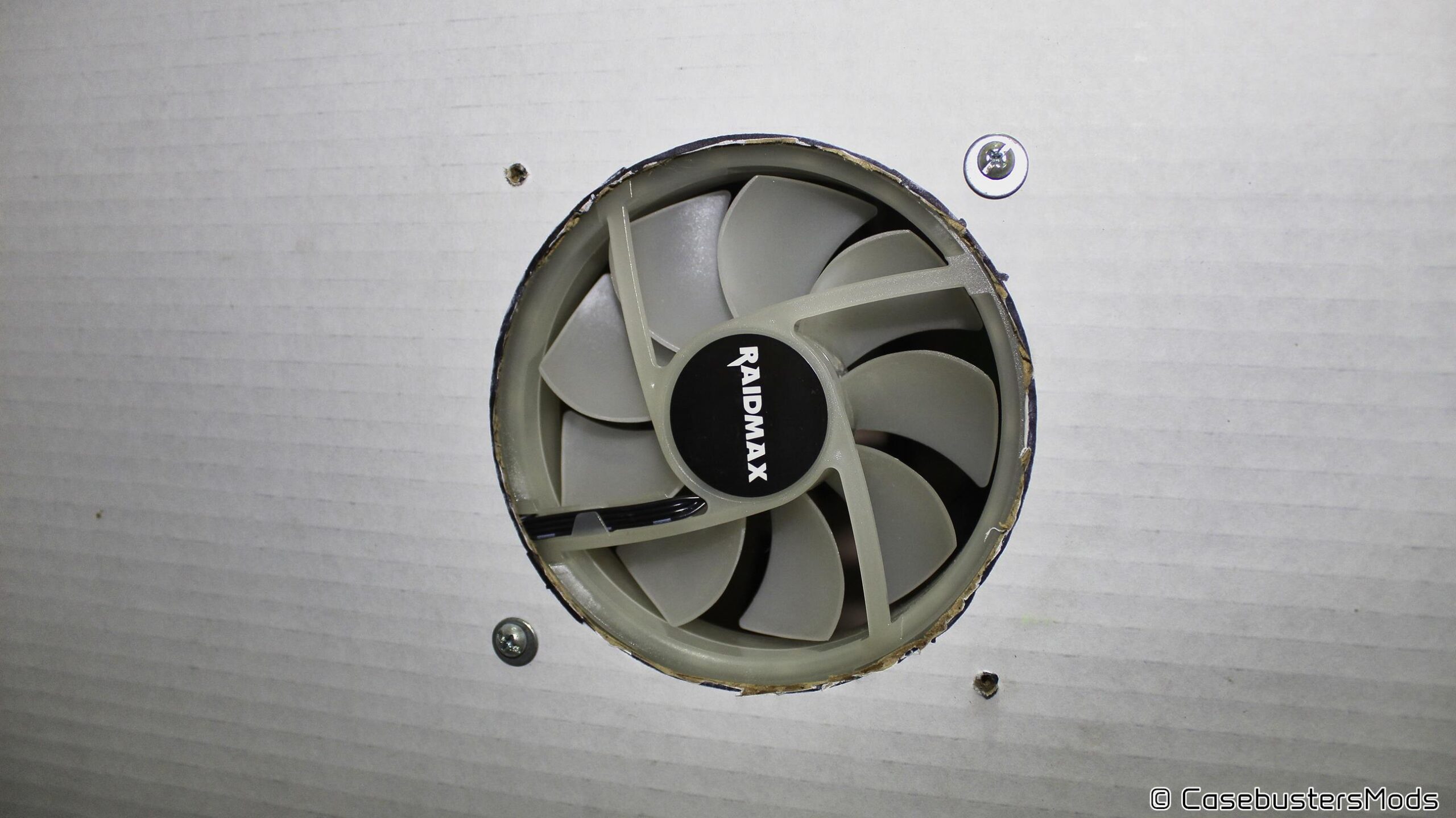

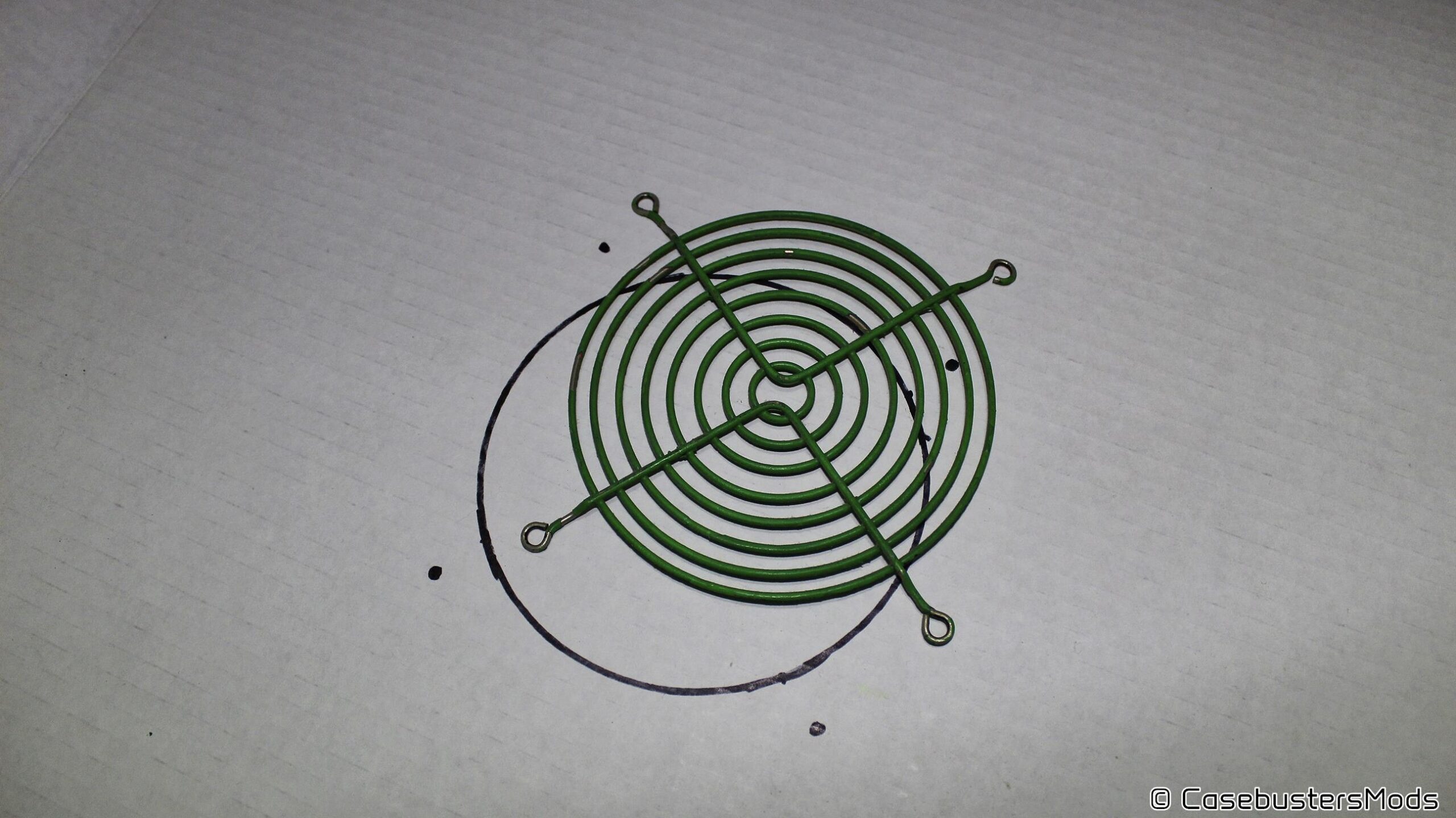

Para dibujar el agujero podemos tomar un ventilador y utilizarlo como plantilla o tomar una ‘grilla’ de ventilador, como en este caso. Recuerden que este dispositivo en particular lo construí para medir ventiladores de 120mm. Es importante que este agujero esté bien medido para que el ventilador pueda mover el aire sin problemas a través de él y al inflar la bolsa podamos medirlo. En este momento también se toma medida del lugar donde irán los agujeros para los tornillos de anclaje.

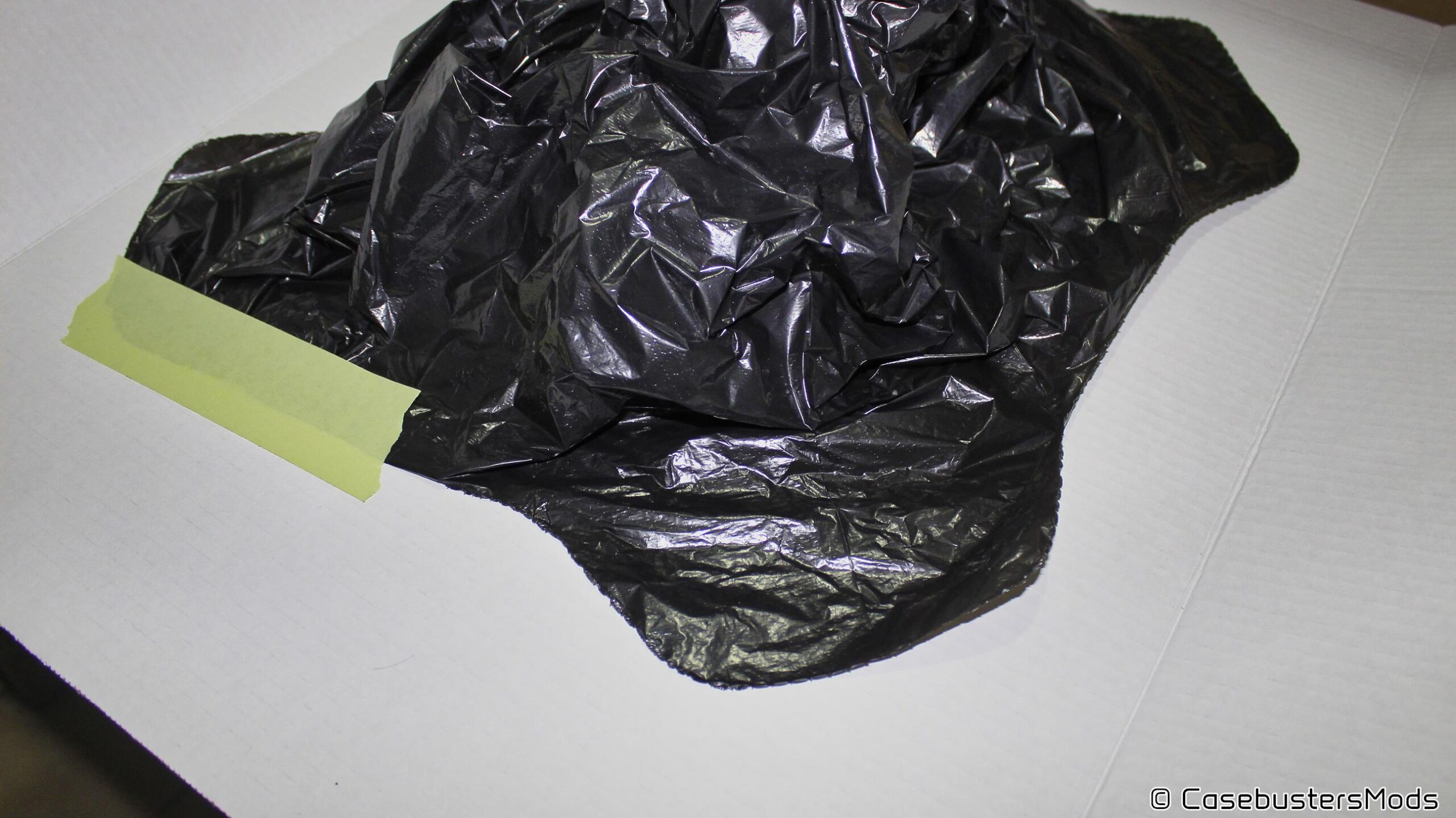

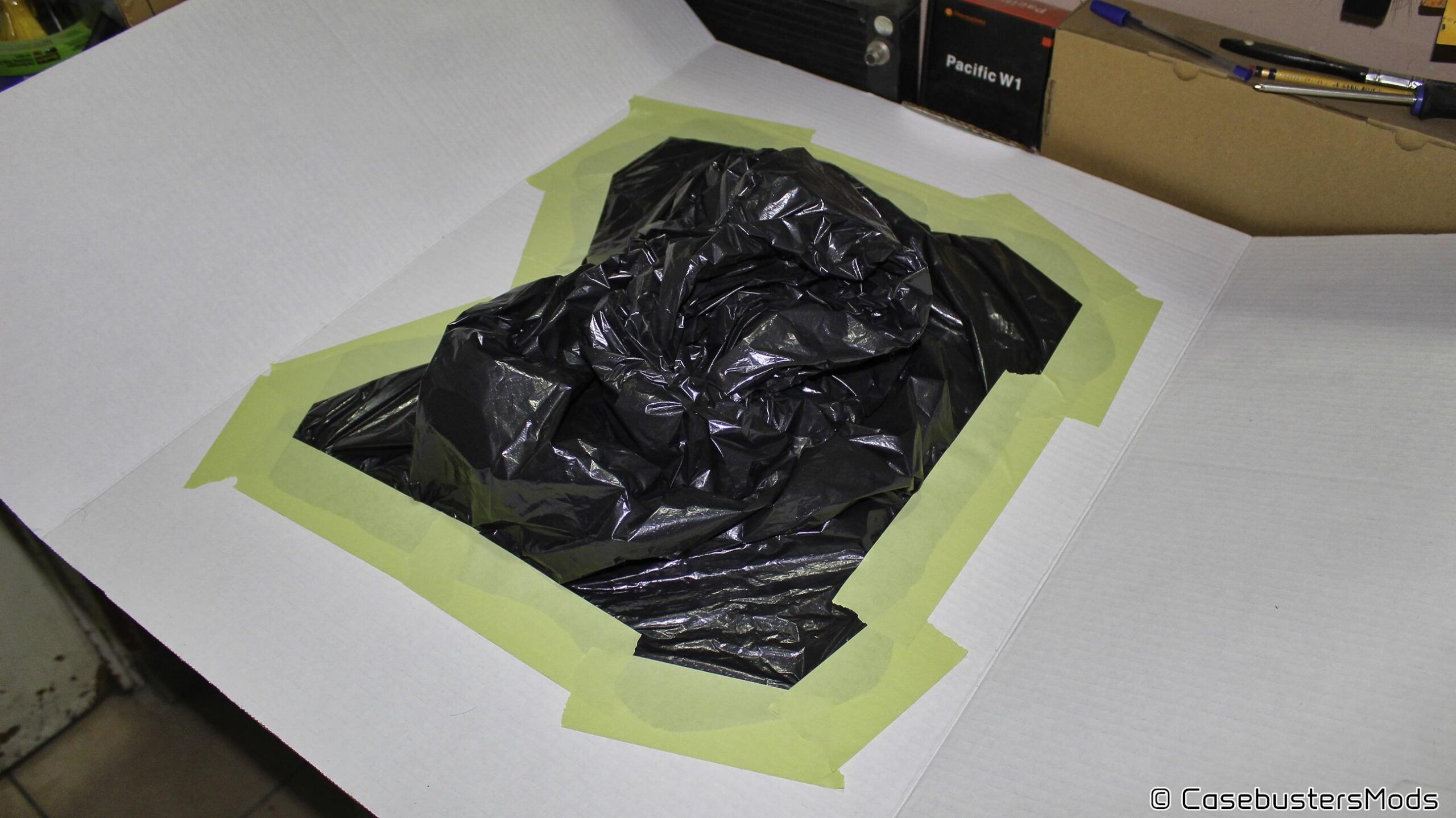

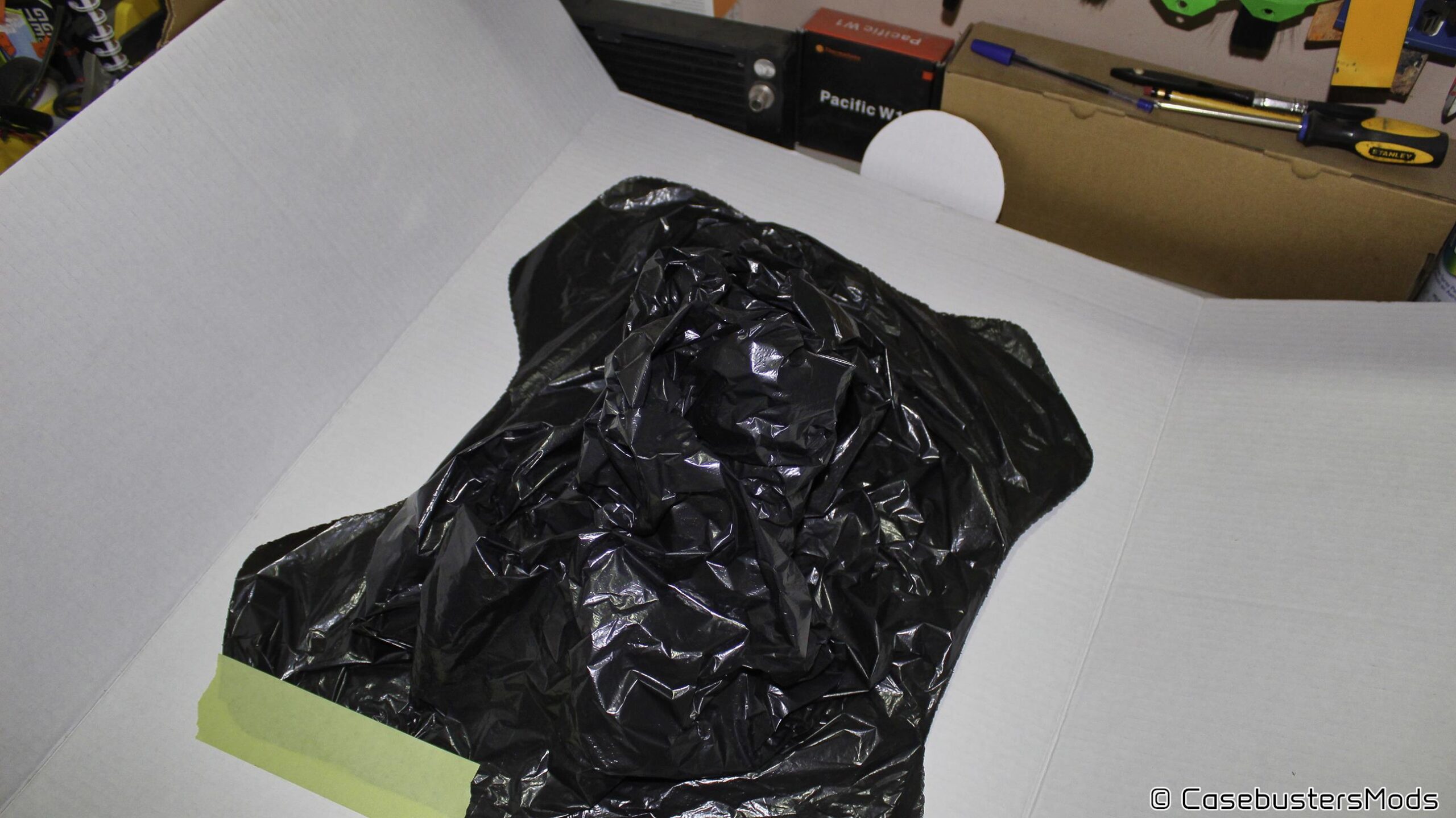

Una vez están cortados los agujeros para el flujo de aire del ventilador y los agujeros para sus tornillos de anclaje y estos tornillos instalados, es momento de pegar la bolsa; todo el agujero debe ser abarcado por la ‘boca’ de la bolsa para que todo el flujo de aire que produce el ventilador quede dentro de la bolsa. La bolsa debe ser bien pegada por los bordes con la cinta adhesiva, para evitar que por estos bordes escape el aire antes de llenar por completo la bolsa.

Probando

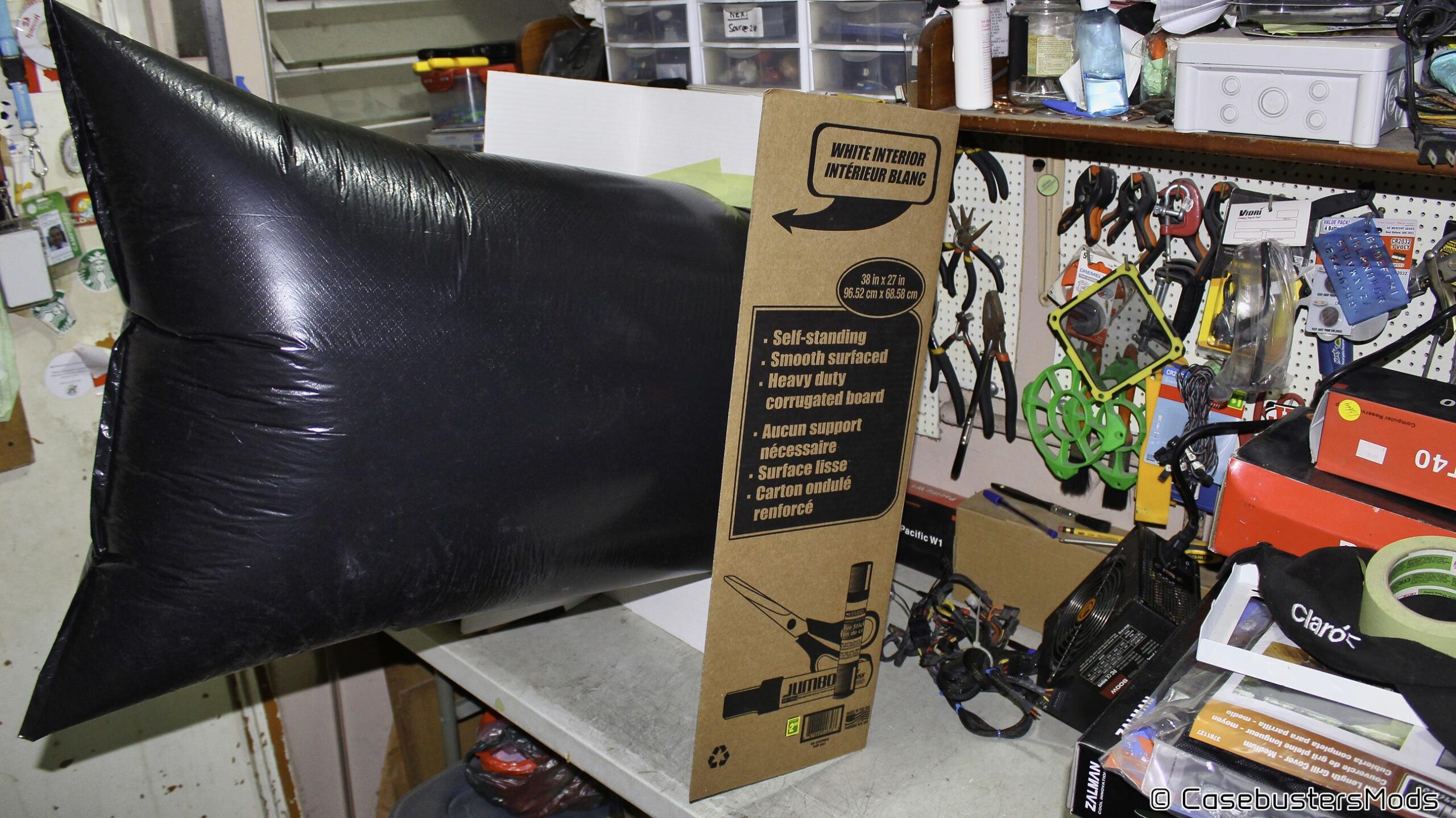

Una vez tengamos el dispositivo construido es momento de probar si funciona. Primero instalamos un ventilador de 120mm, utilizando para esto los tornillos que pusimos a nuestro dispositivo. Luego sacamos todo el aire de nuestra bolsa negra, para que esté lo más vacía posible, esto lo podemos hacer plegandola sobre ella misma. Para terminar hacemos funcionar nuestro ventilador y cronometramos el tiempo que le toma inflar por completo la bolsa. Y listo, ya podemos ‘medir’ de manera casera el flujo de aire que mueve un ventilador para PC de 120mm

Conclusión

Este dispositivo barato y de fácil construcción, puede servir para hacer mediciones propias sobre el volumen de aire que es capaz de mover un determinado ventilador para PC. Esto puede ser útil para contrastar los resultados con los que proporciona el fabricante. Espero que a más de alguno le sea útil esta pequeña guía.
