Cable Lacing: Empalmando y ordenando cables

El cable lacing es definitivamente de la vieja escuela, pero es la opción más utilizada por las empresas de telecomunicaciones, estaciones de transmisión de TV, la NASA, industrias naviera y aeronáutica por muchos años.  El concepto básico es utilizar un cordón de diferentes tipos de fibra y atar con él un grupo de cables, no puede ser más sencillo, pero para esto se utilizan puntadas específicas para esto. La razón por la cual aún se utiliza no es únicamente por el aspecto estético que este tipo de puntadas dan a los cables, sino que también debido a que los empalmes hechos con hilos de distintas fibras tienden a tener una mayor vida útil que el atar los cables con bridas plásticas; además no crea obstrucciones a lo largo de la extensión del cable, lo cual evita algún problema en la manipulación de grandes cantidades de grupos de cables

A pesar de ser una técnica casi perdida no es difícil de aprender y si es bien empleada con un cordel de fibra sencillo se pueden llegar a empalmar grupos de cables de diámetros considerables. Por lo general se utilizar un cordón delgado hecho de lino encerado, pero también se puede utilizar hilo de algodón crudo, para unir un grupo de cables mediante una serie puntadas. También se pueden utilizar cordones de materiales más modernos como nailon, poliéster, teflón y otros; pero tienen que ser revestidos de otros materiales para mejorar la sujeción de los nudos de estos.

Se debe tener en cuenta que el utilizar hilos encerados, se tienen que hacer los nudos de manera que no se corran y de la misma manera tener el cuidado de hacer las puntadas de manera fija, para que no se suelten. Algo que es menos crucial cuando se utiliza algodón crudo, ya que este tipo de fibra casi no se corre y es más fácil lograr puntadas, y nudos, que mantengan de mejor manera su forma.

Cable Lacing: tipos de puntada

Existen dos estilos para hacer los amarres, los que son continuos y los separados. La diferencia es prácticamente que en los continuos luego de una “puntada” el hilo sigue a la siguiente puntada y así sucesivamente hasta que quedan todas las puntadas unidas por el mismo cordón. En las separadas cada puntada es independiente de la otra, este estilo es el que he utilizado yo en cables de 24 pines y probablemente el estilo que recomiendo.

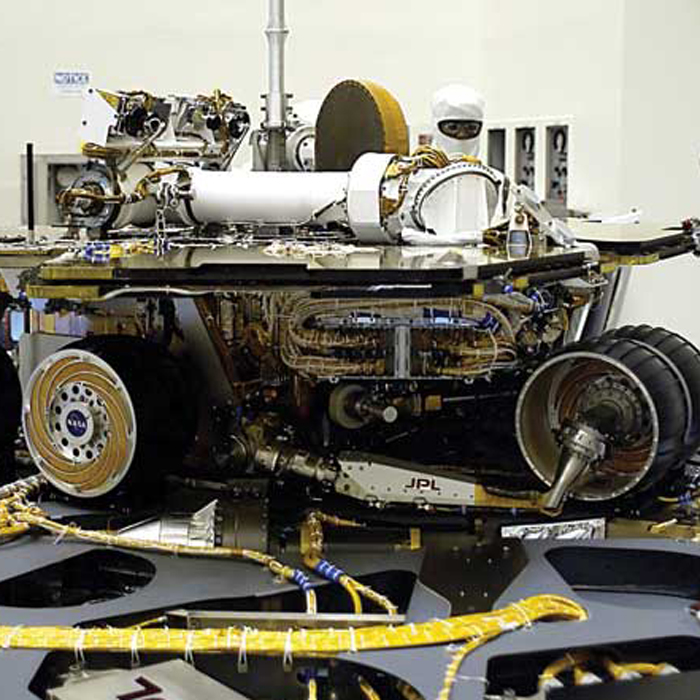

Se utilizan principalmente dos tipos de puntadas, la Chicago y la Kansas City. La NASA ha utilizado durante mucho tiempo el cable lacing para agrupar sus cables, mantenerlos ordenados, en su posición y hasta para crear estructuras de sus grupos de cables. La técnica empleada por la NASA se específica en el capítulo 9 de NASA-STD-8739.4

Esta técnica de amarre de los cables internos de nuestro PC es para agregar un efecto estético y personalidad único, ya que no es común ver, al menos en la actualidad, esta técnica aplicada. Yo personalmente la encuentro bastante estética y que agrega un nivel de detalle exquisito para nuestro equipo.

Materiales necesarios para hacer Cable Lacing

• Un par de clips, para que hagan las veces de “agujas”.
• Necesitamos un cordón de fibra que puede ser de algodón o de algún material encerado.
• Tijeras
• Encendedor, para curar las puntas luego de cortar trozos de cordel, pero solo si este es encerado o tratado con algún tipo de polyester, nylon, etc.
• Una extensión de cable para PSU, del tamaño que queramos atar. Yo utilice uno de 24 pines.

Aquí dejo el vídeo que tome como guía para poder hacer las puntadas en la extensión de 24 pines para la PSU. Yo sé que tiene ya bastantes años de haber sido publicado, pero aún se mantiene vigente. Todos los créditos de este vídeo son para su autor original.

Si siguen los pasos al pie de la letra les aseguro que les va a salir la puntada, hay momento donde se pone un poco confuso porque la puntada es por momento un poco complicada, pero les repito el vídeo está bien hecho y si uno lo sigue al pie de la letra terminarán con unos empalmes tan buenos como los del vídeo, quizás no tan bellos, pero si tendrán buenos empalmes que servirán de excelente manera para mantener sus cables en orden.

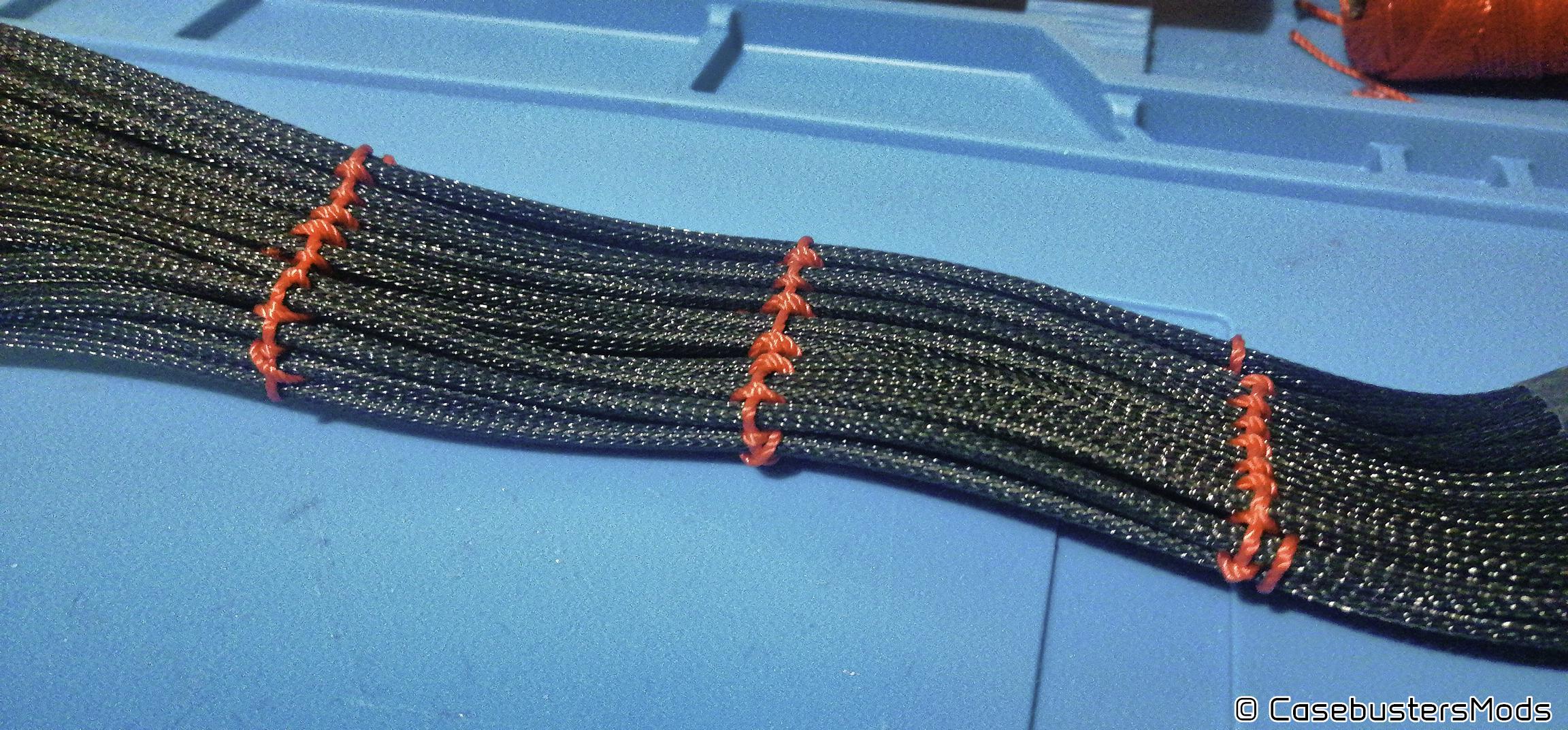

Aquí les dejo el resultado de haber seguido el vídeo y haberlo aplicado a una extensión de 24 pines para una fuente de poder ATX.

Para este ejemplo de Cable Lacing, utilice hilo nylon número 24 y 36, entre más grande este número más grueso el hilo que compraremos. Personalmente pienso que el hilo número 36 da mejores resultados, en las fotos no se aprecia pero el mayor grosor de este hilo nos brinda un mejor aspecto estético, aunque ambos cumplen con la función de empalmar nuestro cable de PSU. Aquí el vínculo del hilo que utilice.

Cable lacing: ordenamiento de cables

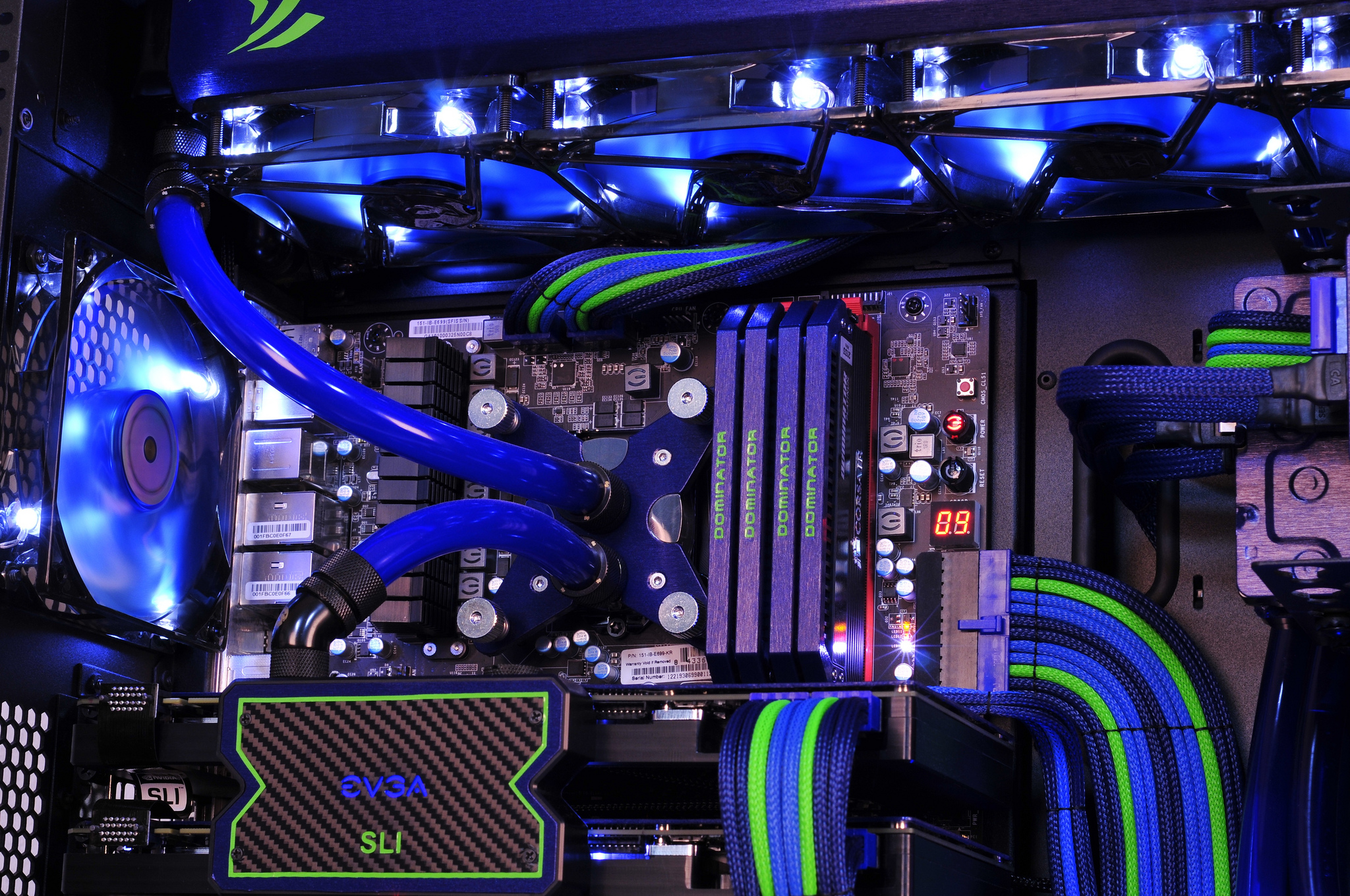

Esta técnica puede ser muy útil al momento de estar ordenando nuestros cables dentro del gabinete. Se puede aplicar a los cables de 8 pines para el CPU, a los cables de la GPU y definitivamente al cable de 24 pines. Yo en el ejemplo que realice lo utilice en el cable de 24 pines, porque siento que era el más fácil de trabajar, sobre todo en esta que sería mi primera experiencia haciendo este tipo de puntadas.

Yo sé que puede parecer tedioso, pero en ocasiones cuando no se tiene acceso a cable combs, esta puede ser una opción para mantener la forma y orden de los cables de nuestra fuente de poder.

Conclusión

Actualmente debido a la popularidad que tienen los cables combs, ya casi nadie se pone a hacer este tipo de puntadas para conseguir atar nuestros cables en orden. Ahora bien, yo recomiendo, tanto esto como el forrado de cables que se practiquen en extensiones para los cables de nuestra PSU; por si una de estas extensiones se estropea por un error que cometamos, fácilmente podemos conseguir otra extensión y repetir el proceso; además que, si en un futuro es la PSU que se estropea, podemos solamente retirar las extensiones y ponerlas en una nueva PSU.

Saludos a todos.-
